07 апреля 2008
Победители премии New Product Introduction 2008Журнал Circuits Assembly объявил победителей дебютировавшей в этом году ежегодной премии New Product Introduction 2008 среди производителей оборудования, материалов и программного обеспечения для сборки электроники. В рамках этого мероприятия отмечаются лучшие примеры новых продуктов, предназначенных для сборки электроники и появившихся за последние 12 месяцев. Получившие награду продукты отбираются независимым жюри, состоящим из известных отраслевых экспертов. Награды вручались в рамках специальной церемонии, прошедшей 31 марта 2008 г. в Mandalay Bay Resort & Convention Center в Лас-Вегасе (США) перед началом выставки/конференции IPC APEX 2008. «Жюри премии NPI этого года неоднократно выражало свое восхищение исключительным мастерством, продемонстрированным участниками, – отметил Майк Бюто (Mike Buetow), главный редактор журнала Circuits Assembly. – Мы также очень довольны прекрасным приемом и тем энтузиазмом, с какими была встречена премия NPI».
Премия этого года принесла победу следующим продуктам:
Средства автоматизации (Automation Tools)
Система хранения чувствительных к влажности компонентов InoCart-MSD Inovaxe, www.inovaxe.com Фото с сайта www.globalsmt.net
В комплект каждой системы INOCARD-MSD входит принципиально новое программное обеспечение для отслеживания продукции и контроля времени. Это решение выполнено в традициях философии компании по управлению складом по принципу «одна упаковка – одно место» (ONE PACKAGE/ONE LOCATION). Система выпускается в двух конфигурациях: с 66 и 33 индивидуальными ячейками, и предлагает пользователям ряд технологических возможностей – таких, как отключение ячеек от остальных «сот» при открытии двери, что позволяет поддерживать атмосферу в остальных ячейках. В системе применяется несколько модулей осушения с принудительной конвекцией, способных поддерживать очень низкий уровень влажности. Низкая относительная влажность, достижимая с помощью системы INOCART-MSD, позволяет эффективно работать с уровнями чувствительности к влажности 2, 2а, 3, 4, 5 и 5а. Информация с сайта www.globalsmt.net.
Оборудование для отмывки (Cleaning Equipment)
Автоматизированная система отмывки от остатков флюса Trident (в России продается под торговой маркой TriMax) Aqueous Technologies, www.aqueoustech.com Фото с сайта www.globalsmt.net
Процесс отмывки в системе Trident состоит из пяти этапов, включая предварительную отмывку, основную отмывку, ополаскивание, тест чистоты и сушку. Замачивание, если оно выполняется, может состоять из парообработки, распыления деионизованной воды под давлением или орошения или замачивания в химикате. Цикл отмывки использует безопасные для окружающей среды растворы удаления флюса, нейтрализующие и растворяющие флюс и другие остатки. Цикл полоскания производится под управлением встроенной системы контроля качества очистки, с помощью которого циклы полоскания добавляются или убираются автоматически на основе установленных пользователем параметров качества очистки. Цикл сушки использует уникальный комбинированный нагрев излучением и конвекцией, что позволяет добиться быстрого и качественного высушивания. Система Trident оснащается уникальным перевернутым и вертикально ориентированным насосом для распыления, что практически полностью устраняет утечку растворов из-за действия насоса, уменьшает расход реагентов и связанные с этим затраты. Информация с сайта www.globalsmt.net.
Материалы для отмывки (Cleaning Materials)
Отмывочная жидкость Aquanox A4625B Kyzen, www.kyzen.com Фото с сайта www.globalsmt.net
AQUANOX A4625B – поддающийся биологическому разложению состав с низким содержанием летучих органических соединений; не содержит фреона и веществ, загрязняющих атмосферу; протестирован на эффективность удаления около 300 паяльных материалов от ведущих мировых производителей. Информация с сайта www.globalsmt.net.
Высокоскоростная установка компонентов (Component Placement – High-Speed)
Автомат установки компонентов SIPLACE X4i Siemens, http://ea.automation.siemens.com Фото с сайта ea.automation.siemens.com
Информация с сайта ea.automation.siemens.com
Многофункциональная установка компонентов (Component Placement – Multi-Function)
Автомат установки компонентов iineo Europlacer www.europlacer.com Фото с сайта www.globalsmt.net
Максимальная производительность автомата составляет от 14000 до 26000 ЭК/час в зависимости от конфигурации, максимальные габариты собираемых плат – до 24" x 63" (~610х1600 мм), диапазон устанавливаемых компонентов – от 01005 до 2,75" (~70 мм). Данная платформа дополняется следующими инновационными программными средствами:
Информация с сайта www.globalsmt.net.
Device Programming (Программирование устройств)
Система векторного программирования flash-памяти Flashstream BPM Microsystems, www.bpmmicro.com Фото с сайта www.globalsmt.net
Устройство разработано для программирования NAND и NOR flash-микросхем с высокой емкостью – до 32 гигабит; поддерживает EPROM; работает с платами, имеющими от 1 до 4 разъемов под установку микросхем; имеет наращиваемую память для работы с более емкими микросхемами. Информация с сайта www.globalsmt.net.
Оборудование для дозирования (Dispensing Equipment)
Система дозирования Stinger Ovation Products, www.grid-lok.com Фото с сайта www.globalsmt.net
Информация с сайта www.globalsmt.net.
Маркировка (Labeling)
Материал для этикеток Polyimide Label Stock Polyonics, www.polyonics.com Фото с сайта www.polyonics.com
Информация с сайта www.globalsmt.net.
Материалы – Флюсы (Materials-Flux)
Флюс для пайки волной NS-F850 Nihon Superior, www.nihonsuperior.co.jp
Информация с сайта www.nihonsuperior.co.jp.
Средства управления процессом (Process Control Tools)
Устройство термопрофилирования MEGAM.O.L.E.® 20 ECD, http://www.ecd.com Фото с сайта www.globalsmt.net
Информация с сайта www.globalsmt.net.
Ремонт/восстановление (Rework/Repair)
Система пайки в паровой фазе Vapor Works 24 R&D Technical Services, http://www.rdtechnicalservices.com Фото с сайта www.globalsmt.net
Информация с сайта www.globalsmt.net.
Трафаретная печать (Screen/Stencil Printing)
Установка трафаретной печати ICON i8 ICON Technologies, www.iconprinter.com Фото с сайта www.globalsmt.net
Демонстрируя высокую степень автоматизации для обеспечения максимальной производительности, требуя при этом минимального вмешательства оператора, установка трафаретной печати ICON i8 снижает время переналадки до двух минут. Кроме того, запуск в производство новых сборок происходит чрезвычайно быстро, требуя на наладку менее 10 минут. Время цикла у Icon i8 составляет 12 с, скорость движения ракеля – от 2 до 150 мм/с, размеры плат – от 40 х 50 до 508 х 508 мм. Также автомат обладает компактной автоматической системой поддержки плат снизу, развитым ПО для статистического управления процессом, вакуумной системой очистки трафаретов снизу и системой проверки качества нанесения пасты. Информация с сайта www.globalsmt.net.
Программное обеспечение – Управление производством (Software – Management)
Система управления производством Optel Optimal, www.optelco.com Технология Dynamic Production Scheduling из пакета Optel представляет собой ключевую программную технологию экономичного производства, что чрезвычайно важно в условиях современных быстро изменяющихся условий производства электроники. ПО Optel Dynamic Production Scheduling помогает заказчикам выпускать изделия в требуемые сроки, одновременно устраняя ненужные переналадки, снижая необходимое на переналадку время, уменьшая объемы незавершенного производства и требуемые складские запасы. Optel Dynamic Production Scheduling берет плановые задания из ERP/MRP-систем, сканирует их на предмет наличия унифицированных деталей и сроков выполнения и группирует их наладки вместе. По этим сгруппированным наладкам – а не отдельным плановым заданиям – затем составляется наиболее оптимальный план с учетом доступных технологических SMT-линий и автоматов установки компонентов с целью максимизировать загрузку имеющихся ресурсов. ПО может быть сконфигурировано для поддержки различных критериев оптимизации, а также, по словам производителя, имеет функцию простого в использовании ручного планирования и перепланирования в качестве реакции на изменившиеся требования, такие, как срочные заказы и выпуск опытных образцов. Информация с сайта www.globalsmt.net.
Программное обеспечение – Управление технологическим процессом (Software – Process Control)
ПО пользовательского интерфейса установок трафаретной печати Instinctiv V9 DEK, www.dek.com Новое ПО Instinctiv дает пользователю широкий набор преимуществ, направленных на максимизацию загрузки оборудования, улучшение управляемости процесса и рост эффективности работы оператора. Оно обеспечивает быструю настройку, малое время до первого прохода печати и пониженные требования к обучению операторов, с его помощью легче избежать ошибок и осуществить восстановление параметров системы. Обновленная система имеет широкий набор усовершенствований, включая расширенный режим редактирования параметров, улучшенную доступность команд управления и обратную связь в реальном времени. Помимо обеспечения простоты использования для оператора, простых команд и встроенных видеоинструкций программное обеспечение (ПО) Instinctiv V9 теперь совместимо со многими популярными опциями изделий компании DEK, такими как система очистки трафарета снизу Cyclone и система контроля после печати HawkEye™. Благодаря полной поддержке этих технологий, помогающих совершенствовать техпроцесс производства, Instinctiv дает значительный рост производительности и объемов выпуска в сочетании с сокращением затрат. Несмотря на масштаб этих усовершенствований, новый пользовательский интерфейс оборудования сохранил свой привычный вид и не требует переподготовки операторов. ПО Instinctiv V9 теперь входит в стандартную поставку всех систем компании DEK. Информация с сайтов www.dek.com и smtnet.com.
Программное обеспечение – Производство (Software – Production)
Технология компенсации смещения отпечатков паяльной пасты OPASS Juki, www.jas-smt.com Оснащенный технологией OPASS автомат установки компонентов способен автоматически распознавать и компенсировать смещение отпечатков паяльной пасты и, таким образом, производить высококачественные сборки безотносительно к наличию ошибок техпроцесса на предшествующем этапе производства. Проведя обширные исследования и сотрудничая с крупносерийными производителями электроники, специалисты компании Juki обнаружили, что установка миниатюрных компонентов, отцентрированных относительно отпечатка паяльной пасты, а не контактных площадок, снизит интенсивность появления дефектов. Именно этому и посвящена технология OPASS. При ее внедрении в автомат установки компонентов, больше нет нужды в другом оборудовании, таком, как АОИ-системы, для исправления проблем совмещения паяльной пасты с КП. Данная технология представляет собой решение, отвечающее будущим тенденциям рынка в области миниатюризации, повышения плотности размещения ЭК и бессвинцовой сборки. Информация с сайта www.globalsmt.net.
Пайка – Материалы (Soldering – Materials)
Бессвинцовый припой SN100C Nihon Superior/Balver-Zinn/DKL/FCT, www.nihonsuperior.co.jp Припой SN100C представляет собой бессвинцовый сплав, который приобретает все большую популярность среди потребителей, поскольку он, по словам разработчика, позволяет достичь большей долговременной усталостной прочности и увеличенного времени жизни паяных соединений по сравнению со сплавами типа SAC. Он также обладает лучшими характеристиками по сравнению с прочими популярными бессвинцовыми припоями в отношении снижения эрозии меди в изделиях, лучшей текучести и последующего стекания при пайке волной и селективной пайке, а также лучшего смачивания. Информация с сайтов www.globalsmt.net и www.cobar.com.
Пайка – Пайка оплавлением (Soldering – Reflow) Технология управления парами флюса Electrovert IFC Speedline Technologies, www.speedlinetech.com Патентуемая система Intelligent Flux Control™ (IFC) от компании Speedline Technologies, которая совместно с технологией RunMax применяется в печах оплавления ELECTROVERT OmniExcel, обеспечивает инновационный подход к управлению парами флюса, который снижает время простоя оборудования посредством проведения технического обслуживания печи в процессе ее функционирования. Информация с сайта www.speedlinetechnologies.com.
Пайка – Селективная пайка (Soldering – Selective)
Установка селективной пайки Juki 350 Juki, www.jas-smt.com Фото с сайта www.globalsmt.net
Также стандартная комплектация системы Juki 350 включает в себя: устройство для нанесения флюса распылением либо струйное устройство микрокапельного нанесения, установленное на отдельный сервопривод по оси А, быстрозаменяемые сопла мини-волны диаметром от 4 мм до 30 мм (специализированные сопла доступны по запросу), автоматический барабанный питатель для поддержания требуемого уровня припоя в резервуаре, систему двухпозиционного управления высотой волны, средства программирования в рабочем и удаленном режиме, которые могут работать с файлами форматов JPG, BMP, TIF, а также с файлами Gerber, и поплавковый датчик для поддержания постоянного уровня припоя в резервуаре. Система Juki 350 также выпускается в исполнении с двумя соплами и двойным устройством флюсования, что позволяет применять разные сопла на одной плате. Эта особенность делает систему Juki 350 наиболее гибкой среди всех автоматов в своем ценовом диапазоне. Кроме того, в системе Juki 350 возможна установка миниатюрной камеры, что позволяет осуществлять наблюдение за течением процесса и в реальном времени обеспечивать качество пайки каждой платы. Информация с сайта www.globalsmt.net.
Пайка – Прочие устройства (Soldering – Other)
Система восстановления припоя EVS 1000 Solder Recovery System EVS International, www.solderrecovery.com Фото с сайта www.globalsmt.net
Система EVS 1000 может быстро превращать шлак в чистый припой за минуты, а не за часы, улучшая при этом работу системы пайки волной. Ее применение обеспечивает более чистую волну, уменьшая объем обслуживания, время простоя и количество перемычек. Кроме того, это дает возможность отказаться от применения загрязняющих волну масел и/или порошков для уменьшения шлакообразования. Система EVS 1000 предназначена для малых и средних объемов производства, при котором обычно имеются от одной до трех систем пайки волной, и существует необходимость регулярно удалять шлаки или применять азот для снижения шлакообразования. В настоящее время эта группа производителей представляет собой бόльшую часть потребителей в отрасли. При применении системы EVS можно намного уменьшить расход азота или полностью отказаться от него, что позволяет значительно снизить затраты. Информация с сайта www.globalsmt.net.
Тестирование и контроль – автоматический рентгеновский контроль (Test & Inspection – AXI)

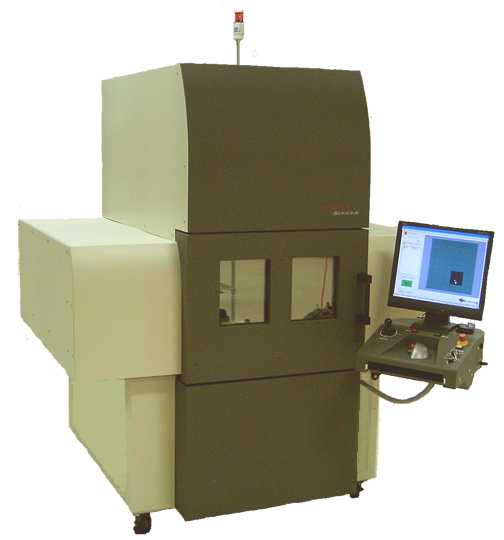

Система рентгеновского контроля Vertex Series "A" VJ Electronix, www.vjelectronix.com Фото с сайта www.vjelectronix.com
Контролируемая область ПП составляет 508 x 610 мм (20 x 24”) со 100% покрытием. Координатный стол с фиксацией больших плат и большая зона инспекции особенно важны для контроля серверных плат и других больших по размеру сборок. Модульная конструкция системы позволяет заказчикам выбирать из большого числа возможных источников рентгеновского излучения, детекторов и элементов привода, а также программно оптимизировать систему под различные приложения. Степень автоматизации Vertex Series-A позволяет одному оператору обслуживать несколько систем. Большой поддон для изделий также позволяет производить одновременную загрузку маленьких и средних по размеру сборок. В системе наличествует порт для подключения устройств считывания штрих-кодов, применение которых позволяет отслеживать перемещение продукции. Информация с сайта www.globalsmt.net.
Тестирование и контроль – внутрисхемное тестирование (Test & Inspection – ICT)
Пружинный контакт Gemini Everett Charles Technologies, www.ectinfo.com Фото с сайта ap.pennnet.com
Контактное сопротивление составляет менее 100 Ом. Некоторые особенности конструкции (твёрдый материал основы, двойные ненапряжённые пружины, дополнительные рабочие поверхности) вносят свой вклад в исключительную долговечность контакта – более 500000 подключений. Информация с сайтов www.emsnow.com и www.globalsmt.net.
Тестирование и контроль – АОИ (Test & Inspection – AOI)

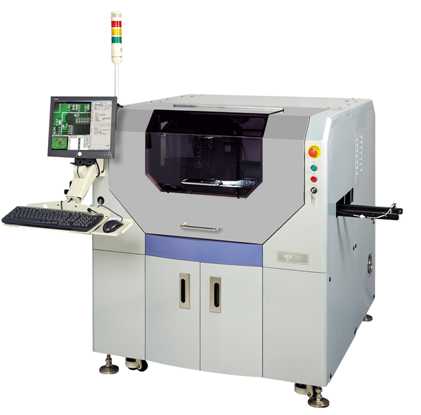

Система автоматической оптической инспекции MV-7L Mirtec, www.mirtecusa.com Фото с сайта www.mirtecusa.com
Трехступенчатый конвейер с автоматической поддержкой и механизмом фиксации плат обеспечивает максимальную производительность транспортной системы. Прецизионные системы управления перемещением гарантируют абсолютную воспроизводимость и повторяемость. Кроме того, мощная система распознавания изображений реализует развитые функции контроля маркировки. Модель MV-7L имеет ультравысокую скорость инспекции плат – до 4940 мм²/с. Революционная лазерная система Intelli-Scan обеспечивает «третье измерение возможностей инспекции» – способность точно измерять высоту по оси Z заданной области. Эта технология позволяет отлично распознавать приподнятые выводы микросхем с выводами в виде крыла чайки, четырехточечное измерение высоты при контроле копланарности BGA и CSP-компонентов, а также предоставляет расширенные возможности измерений отпечатков нанесенной паяльной пасты. Информация с сайта www.globalsmt.net.
Материалы для нанесения под корпус компонентов (Underfills)
Материал для нанесения под корпус Loctite 3508 Henkel, www.henkel.com/electronics Новый материал, имеющий наименование Loctite® 3508, является однокомпонентным эпоксидным компаундом, который предварительно наносится на печатную плату в углах посадочного места под CSP-компонент посредством стандартной системы дозирования. В противоположность материалам для нанесения под корпус с капиллярным затеканием, которые требуют специализированного оборудования и проведения дополнительных операций, Loctite® 3508 от компании Henkel может наноситься на уже имеющемся основном оборудовании в составе технологической линии, где отверждение происходит в процессе нормального оплавления припоя, что, таким образом, дает значительную экономию средств и обеспечивает серьезный рост производительности. В то время как материалы нового поколения для нанесения под корпус с капиллярным затеканием остаются лучшим выбором для защиты от ударных воздействий BGA и CSP-компонентов, используемых в современных мобильных устройствах, материал Loctite 3508, по данным разработчика, является наиболее экономичным решением для компонентов в других мобильных изделиях – таких, как ноутбуки и игровые приставки – которые могут испытывать только случайную вибрацию. Так как материал отверждается в процессе пайки оплавлением, Loctite 3508 был специально разработан для обеспечения совместимости с данным процессом, а также с учетом высоких температурных воздействий при бессвинцовом производстве. Как утверждает разработчик, уникальные характеристики Cornerbond совместимы с бессвинцовыми технологиями, подходят для нанесения в рамках технологической линии и предоставляют полные возможности по осадке шариковых выводов и самоцентрированию, необходимому для компенсации небольшого рассовмещения выводов и контактных площадок в процессе установки компонента. Информация с сайта www.circuitnet.com.
Чтобы узнать о том, как стать участником этого мероприятия в следующем году, обращайтесь к Челси Драйсдейл (Chelsey Drysdale) по e-mail: cdrysdale@upmediagroup.com.
Статья подготовлена по материалам сайтов www.globalsmt.net, http://circuitsassembly.com, www.smtnet.com, www.circuitnet.com, www.emsnow.com, ap.pennnet.com, ea.automation.siemens.com, www.polyonics.com, www.nihonsuperior.co.jp, www.dek.com, www.cobar.com, www.speedlinetech.com, www.vjelectronix.com, www.mirtecusa.com.
|
|
|
.jpg)
Благодаря конструкции с индивидуальными ячейками INOCART-MSD позволяет эффективно осуществлять работы, связанные с хранением компонентов в катушках и паллетах различных размеров при низкой
Автоматизированная система отмывки Trident является, по данным производителя, наиболее быстродействующей из существующих систем групповой отмывки. Производительность системы Trident определяется размером печатной платы. Система способна осуществлять отмывку и проводить тест чистоты со скоростью до 200 ПП/час размером 4 x 6" (101 x 152 мм) либо до 28 ПП/час размером 18 x 20" (457 x 508 мм).
AQUANOX A4625B – отмывочная жидкость, разработанная для достижения оптимальной эффективности отмывки от остатков флюса самых современных
Благодаря оптимизации размещения сборочных головок с 20 насадками и модулей питателей в сочетании с новой концепцией i-Placement, автомат SIPLACE X4i, как утверждает производитель, достигает реальной скорости монтажа, превышающей 100000 ЭК/час согласно стандарту IPC 9850. Еще больше увеличивают гибкость и производительность автоматизированной линии две инновационные технологии компании – Combined PCB и Productivity Lane, которые дополняют новую концепцию i-Placement.
Iineo представляет собой обладающий высокой степень гибкости двухпортальный автомат установки SMD-компонентов. Платформа iineo обеспечивает ряд усовершенствований в модельном ряду автоматов Europlacer, таких как большее количество питателей, увеличенные размеры платы, способность устанавливать компоненты 01005 и возросшая максимальная высота компонента. В платформе используются проверенные базовые принципы, применяющиеся при разработке автоматов в компании Europlacer – турельные сборочные головки, интеллектуальные питатели, мощное программное обеспечение – а также внедряются новые технологии с линейными двигателями и цифровыми камерами.
Новейший программатор компании BPM под названием Flashstream обеспечивает наиболее быстрое программирование микросхем NAND и NOR FLASH-памяти на скорости, превышающей теоретический минимум скорости программирования на 2,5%. Это достигается за счет применения запатентованной технологии сопроцессорной обработки компании BPM – Vector Engine, предназначенной для увеличения скорости передачи сигналов программатора и минимизации задержек. Ускоренное функционирование устройства достигается за счет синхронной работы, которая устраняет время простоя, когда тестируемое устройство находится в режиме ожидания в программаторе. Результатом являет скорость программирования на уровне, близком к теоретическому пределу полупроводниковой микросхемы – чем быстрее само устройство, тем быстрее оно программируется. .jpg)
Модуль дозирования Stinger расширяет возможности традиционных устройств трафаретной печати, предоставив возможность дозирования клея или паяльной пасты на печатную плату непосредственно после завершения операции трафаретной печати, когда плата еще точно зафиксирована. Как только на плату нанесен материал с помощью трафаретной печати, она отделяется от трафарета и опускается обратно на «высоту
Polyonics XF-546 – полиимидный материал для этикеток с нанесенным силиконовым клеем и белой внешней поверхностью, обладающей высокой степенью непрозрачности и средним уровнем глянцевитости. Материал специально предназначен для термотрансферной печати. Изображение на напечатанных наклейках стойко к смазыванию, даже после вынимания сборки из среды
NS-F850 представляет собой
Устройство термопрофилирования MEGAM.O.L.E.® 20 – единственный продукт в отрасли, имеющий 20 каналов сбора данных и обладающий при этом толщиной всего лишь 7,2 мм. Такая тонкая и узкая форма устройства особенно полезна в условиях существенных физических ограничений на размеры азотного облака, а также в случае разработки термопрофиля для пайки миниатюрных плат, таких, как платы для сотовых телефонов. Благодаря удобно сгруппированным всего лишь в четырех термопарах с «нано-разъемами» 20 каналам существенно сокращается время подключения устройства, а также уменьшается количество связанных с этим ошибок. Развитое и насыщенное данными ПО позволяет сконцентрировать усилия на отдельных сложных компонентах, таких, как BGA, и дает возможность осуществлять настраиваемый .jpg)
Сорокалетний опыт в области пайки в паровой фазе привел компанию R&D Technical Services к разработке V-Works 24 – первой в отрасли ремонтной станции на основе этой технологии пайки. Система V-Works 24 разработана специально в качестве инструмента, предназначенного для организации теплопередачи с целью демонтажа и замены отдельных компонентов и разъемов на платах. Система использует проверенную технологию пайки в паровой фазе для обеспечения равномерной теплопередачи с конденсацией пара в области расположения отдельного компонента. По словам производителя, установка V-Works 24 позволяет использовать абсолютные пределы максимальных температур при пайке, имеет малый градиент пиковых температур, а также обладает непревзойденной равномерностью теплопередачи, которая отличает технологию пайки в паровой фазе. .jpg){kind=icon}
Обладая чрезвычайно высокой производительностью и гибкостью, модель Icon i8 была специально разработана для удовлетворения требований задающего быстрый темп азиатского рынка производства электроники. .jpg)
Juki 350 - недорогая законченная система, совместимая с бессвинцовой технологией, стандартно укомплектованная системой сервоприводов по осям Х, У, Z и А. В состав системы входит блок пайки с устройством принудительного предварительного конвективного нагрева азотом непосредственно на сопле мини-волны припоя. Для уменьшения расхода азота применяется передовая система управления.
Система EVS 1000 имеет все возможности по восстановлению стандартных и бессвинцовых припоев. Уменьшенные размеры и занимаемая площадь помогли снизить стоимость системы, при этом емкость ее встроенного бункера равна 5 кг шлака, что обеспечивает более быструю и безопасную подачу шлака и увеличивает скорость восстановления припоя на 75%.
Cистема Vertex Series-A имеет ряд особенностей, помогающих пользователям быстро и точно проводить контроль сборок на ПП и электронных компонентов. Система Vertex Series-A обеспечивает ускоренную загрузку/выгрузку изделий, а также получение воспроизводимых результатов благодаря системе управления с обратной связью.
Пружинный контакт Gemini от компании Everett Charles Technologies для проведения внутрисхемного тестирования имеет полностью новую конструкцию и технологию производства, использующую две цилиндрические винтовые пружины вместо одной, и благодаря этому имеет два параллельных пути прохождения сигналов и две точки контакта. Gemini имеет отличные параметры: путь прохождения сигнала составляет 1,5 мм (0,060") при податливости пружины 0,38 мм (0,015"), контактное усилие – 38 г, полоса частот – 40 Ггц, индуктивность – 0,5 нГн, а характеристическое сопротивление – 52 Ом.
Полная конфигурация встраиваемой в линию системы АОИ MV-7L включает в себя одну камеру верхнего обзора с «родным» разрешением 4 МП (2048 x 2048) и четыре – бокового с разрешением 2 МП (1600 x 1200), а также систему освещения Quad Angle Lighting System”, которая обеспечивает наличие четырех независимо программируемых зон для оптимального освещения инспектируемых областей. |
