Вращающиеся энкодеры Zettlex

Изображения с сайта www.aviton.spb.ru

Вращающиеся энкодеры Zettlex — бесконтактные, абсолютные устройства измерения углов и скорости вращения или перемещения. Они работают как вращающиеся трансформаторы, используя уникальную индуктивную технологию, и включают в себя по 2 основных компонента — ротор и статор. Статор обычно неподвижен и подключен к источнику питания. Ротор — пассивный элемент. Электрический выход статора представляет данные (абсолютные) о положении ротора относительно статора. Ротор не имеет электрических подключений и, обычно, является вращающейся частью.

Такие энкодеры обеспечивают экономически выгодную альтернативу резольверам, сельсинам, магнитным или оптическим энкодерам.

Изделия Zettlex не имеют подшипников, не требуют точной (прецизионной) установки и могут надежно работать в жестких условиях. Подавляющая часть энкодеров является абсолютными, доступны некоторые устройства с инкрементальным выходом.

Zettlex производит множество вращающихся энкодеров различных форм, размеров и спецификаций.

Линейка стандартных изделий называется IncOder^TM (от английского Inductive Encoder — индуктивный энкодер), также доступен широкий диапазон заказных или OEM энкодеров, разработанных по требованиям заказчиков. Основная масса OEM-решений выпускается в бескорпусном варианте.

Линейка IncOder предлагает более 30 000 различных вариантов датчиков, отличающихся по размеру, разрешению, напряжению питания и интерфейсу.

Бескорпусные OEM-изделия обычно поставляются с конформным покрытием плат или герметизированными, на их работу не влияют жидкости, пыль, грязь, температура, удары, вибрация или электромагнитные шумы.

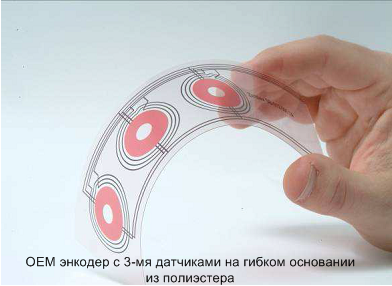

Основная часть OEM-энкодеров изготавливается с использованием печатных плат толщиной от 0,1 до 6 мм. Управляющая электроника может быть установлена внутри статора или вынесена за пределы датчика, и, таким образом, может устанавливаться в местах с более мягкими условиями.

Диапазон рабочих температур изделий линейки IncOder от −40 до +85 ºС, для заказных исполнений может быть расширен от −65 до +230 ºС.

Все вращающиеся энкодеры могут быть доработаны под требования заказчика по точности, скорости, размеру, электронным параметрам, диапазону температур и т. д.
