Установка внутрисхемного тестирования от компании CheckSum претендует заменить тестеры с летающими пробниками

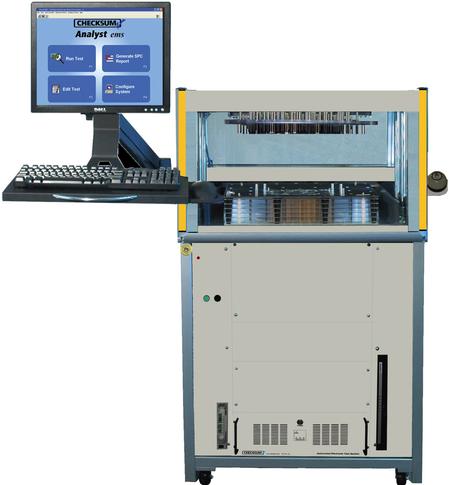

Изображение с сайта www.smtnet.com

Компания CheckSum на мероприятии IPC APEX EXPO представила новую установку внутрисхемного тестирования с «ложем гвоздей» — Tilt 12KN. Новая конструкция «ложа гвоздей», разработанная компанией Everett Charles Technologies, сочетает возможность выполнения тестов с широким покрытием возможных неисправностей и низкую стоимость. Система предназначена заменить тестеры с летающими пробниками на производствах от мелко- до среднесерийного с широкой номенклатурой выпускаемых изделий, в условиях которых высокая стоимость изготовления оснастки является критической. «Ложе из гвоздей», выполненное по технологии Tilt®, в которой применяются «щупы с наклоном» (tilt-pin)  и программное обеспечение, изначально разработанное для тестирования несмонтированных печатных плат, позволяет обеспечивать контакт к площадкам диаметром 0,38 мм, расположенным на расстоянии до 0,6 мм. В новом «ложе из гвоздей» не применяются провода, «ложа» обладают прочной конструкцией и ремонтопригодны, просты в хранении, допускают повторное применение. Сверхострые щупы обеспечивают высокие характеристики контакта.

Системы Tilt 12KN позволяют выполнять внутрисхемное и функциональное тестирование, конструкция системы обеспечивает легкую замену оснастки. В системе Tilt 12KN реализованы подсистемы периферийного сканирования и программирования микросхем. Также присутствует возможность выполнения функционального тестирования с подачей питания на тестируемое устройство. Производительность системы Tilt 12KN позволяет ей соперничать с десятью тестерами с летающими пробниками, работающими одновременно.

По материалам www.smtnet.com.
