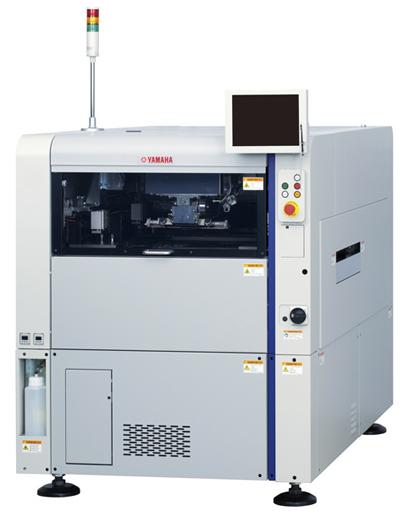

Новый автомат трафаретной печати YCP10 от компании Yamaha

Изображение с сайта global.yamaha-motor.com

Yamaha Motor Co. готовится выпустить автомат нанесения паяльной пасты YCP10, обладающий высокой точностью, качеством и компактными размерами. Принтер YCP10 является преемником модели YCP II, обладает необходимой универсальностью для работы с крупногабаритными печатными платами, а также с трафаретами различных размеров (включая распространенный 29-дюймовый (736 мм × 736 мм), размера М и другие, с возможностью быстрой смены). Качество печати соответствует качеству флагманской модели компании — YSP.

Автомат YCP10 в стандартной комплектации будет оснащен головкой 3S head (один металлический или уретановый ракель с изменяемым наклоном), а также механизмом присасывания трафарета. Для снижения времени цикла был применен ряд мер, включая оснащение автомата сервомоторами, в результате чего время цикла было сокращено до 13,5 секунд (при нормальном режиме печати с оптимальными установками Yamaha Motor), что на 12% превышает значение этого показателя у текущей модели.

Также в стандартную комплектацию YCP10 входит множество функций и деталей, обеспечивающих дружественность для пользователя, включая графическую функцию совмещения печатной платы и трафарета, требующую для обучения совсем немного времени, а также сенсорный экран, который позволяет оператору управлять установкой, как если был он применял для этого планшетный компьютер.

Принтер YCP10 сертифицирован на применение маркировки CE, что позволяет распространять его по всему миру.

Презентация принтера YCP10 состоится на выставке NEPCON China 2014 (23—25 апреля в Шанхае, Китай), а также на 16-й выставке JISSO PROTEC Show (4—6 июня Токио, Япония).

Технические характеристики:

• Допустимые габаритные размеры печатных плат (Д × Ш, мм): от 50 × 50 до 510 × 460.
• Допустимые размеры трафаретов (Д × Ш, мм): 750 × 750, 736 × 736, 750 × 650, 650 × 550.
• Точность нанесения пасты: ±25 мкм при 3σ.
• Точность повторяемости совмещения: ±5 мкм при 3σ.
• Время цикла: 13,5 секунд (при нормальном режиме печати с оптимальными установками Yamaha Motor) или менее.
• Интерфейс управления: сенсорная панель.
• Электропитание: однофазное, 200—230 В ±20 В, 50—60 Гц.
• Воздух: чистый сухой воздух под давлением от 0,45 МПа.
• Внешние габаритные размеры (Д × Ш × В, мм): 1130 × 1760 × 1370 (исключая выступающие части).
• Вес: приблизительно 1100 кг.

По материалам global.yamaha-motor.com.
