Гибридная система автоматической оптической инспекции Yamaha YSi-V

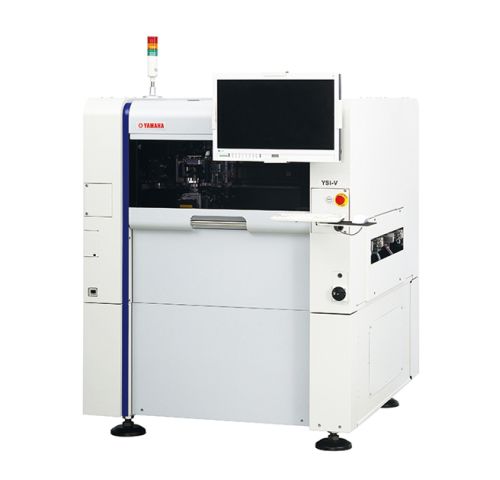

Изображение с сайта global.yamaha-motor.com

Компания Yamaha выпустила гибридную систему автоматической оптической инспекции YSi-V, применив в ней новую высокоскоростную технологию обработки изображений с высоким разрешением и новую технологию захвата изображений, что позволило в одной установке реализовать три функции — высокоскоростную двухмерную инспекцию с высоким разрешением изображений, трехмерную инспекцию высоты и наклона компонентов, а также инспекцию под углом при помощи камеры углового обзора.

Модель YSi-V была разработана как модель высшего класса и построена на основе встраиваемой в линию высокоскоростной модели YSi-12 с высоким разрешением, оснащенной функциями оптической, инфракрасной и лазерной инспекции и прочной основой, как у автоматов Yamaha установки компонентов. Для достижения повышенных уровней скоростей выполнения инспекции установка YSi-V оснащена переработанной камерой высокого разрешения (12 Мп), кроме того, в установке реализована технология высокоскоростной обработки изображений, внедрена новая функция 3D-инспекции, которая одновременно осуществляет контроль высоты и угол наклона компонента. Также установка оснащена угловой камерой с новой технологией захвата изображений, что дает системе YSi-V двойное увеличение технических характеристик по сравнению с моделью YSi-12. Жидкокристаллический сенсорный дисплей с разрешением full-HD, интерфейс и новые алгоритмы распознавания символов повышают удобство работы с системой.

Технические характеристики:

• Допустимый размер печатных плат:
  от 50 × 50 мм (мин.) до 610 × 560 мм (макс.) — в конфигурации с одним конвейером.
  В качестве опции возможно увеличение максимальной длины печатных плат до 750 мм.
• Разрешение:
  подсветка оптического диапазона (RGB) и инфракрасная (12 мкм или 7 мкм, на выбор).
• Применение:
  определение состояния компонентов после установки
  определение состояния припоя и компонентов после операции оплавления.
• Электропитание:
  3-фазное, (200/208/220/230/240/400/416 ± 10%) В переменного тока с частотой 50/60 Гц.
• Снабжение воздухом:
  чистый, сухой воздух под давлением 0,4 МПа или выше.
• Внешние габаритные размеры (Д × Ш × В, мм): 1252 × 1497 × 1550 (исключая выступающие части).
• Вес: приблизительно 1300 кг.

По материалам global.yamaha-motor.com.
