Оборудование для контроля качества обжимных соединений

Изображения с сайта avanteh.ru

Система Microlab SQS-02 компании Schaefer AG предлагает простой и удобный способ делать профессиональные микроснимки обжимных соединений. Анализ микроснимков полезен для определения выполнения критериев качества в процессе производства. Микроснимки берутся в нескольких контрольных точках и анализируются. Проверка параметров качества до и во время производства позволяет избежать потерь, большого количества отходов и претензий заказчиков.

Microlab SQS-02 может работать в единой собранной компактной системе или в модульном режиме: модуль для резки/шлифования, полировки/очистки и измерения/документирования.

• Быстрая подготовка микроснимков в процессе производства.
• Простой и удобный способ делать профессиональные микроснимки.
• Система состоит из отдельных самостоятельных единиц оборудования для возможности индивидуальной конфигурации.
• Автоматическое обнаружение точек измерения.
• Минимальное время ожидания и гарантия качества.
• Полировочная жидкость не имеет в составе опасных веществ.
• Отчетность в соответствии со стандартами производителя.

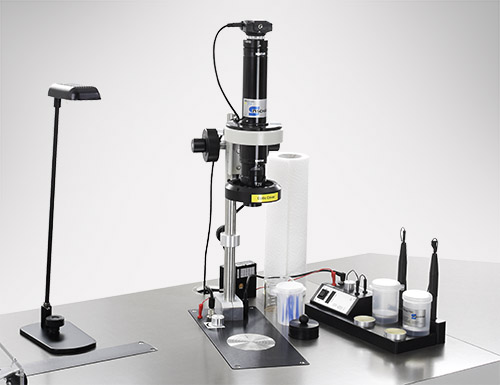

Современная оптика.

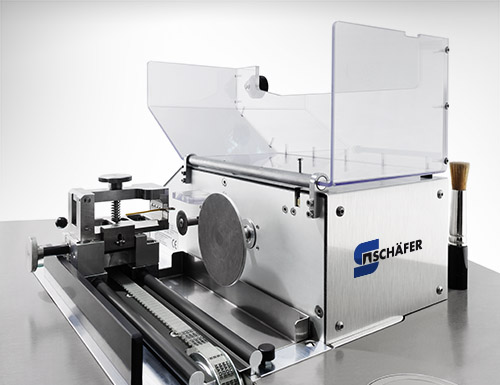

Режущий и шлифовальный модуль.

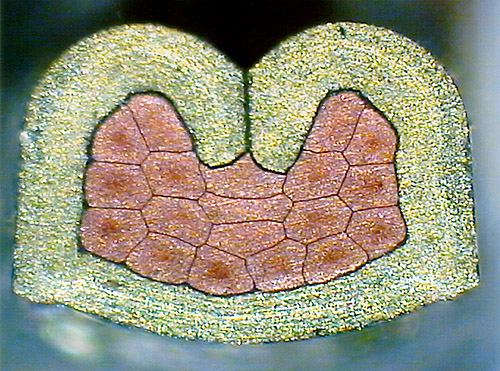

Образец микроснимка.

Принцип работы

Обжатый наконечником образец устанавливается на держателе. После размещения держателя на полозья, включается двигатель, который передвигает образец сначала к режущему колесу, а затем к шлифовальному кругу. Скорость резки и шлифовки меняется при помощи потенциометра. После шлифовки сечение полируется, очищается и помещается под оптический блок (микроскоп). Цветная камера передает микроснимок на монитор. С помощью специального программного обеспечения микроснимок может быть измерен, задокументирован и оценен.

Область применения

Система Microlab SQS-02 может быть использована как в производственном отделе для испытания образцов, так и в отделе обеспечения качества для документации.
