Модуль нового поколения NPM-D3 от Panasonic

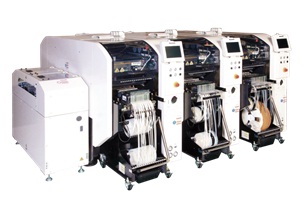

Изображение с сайта www.absolutelectronics-smd.ru

Новый производственный модуль NPM- D3 от компании Panasonic не только повышает производительность, обладает точностью размещения мелких компонентов, в совокупности с недавно разработанной легкой монтажной головой на 16 вакуумных захватов. Вместе с этим были улучшены характеристики распознавания, скорости, гибкости и качества.

Преимущества:

• Высокая производительность вместе с высокой точностью.
  - В сравнении с NPM-D2 продуктивность нового модуля была повышена на 20% в сочетании с новой легкой монтажной головой на 16 вакуумных захватов, новой жесткой рамой и камерой с мультираспознаванием. Это позволяет повысить скорость сборки до 84000 компонентов в час с непревзойденной производительностью и точностью.
  - Установка NPM-D3 позволяет повысить скорость размещения компонентов (чипов) с точностью до ±25 мкм. Установка также поддерживает установку компонентов 03105.
• Адаптация к работе с крупными и малыми партиями производства.
  - NPM-D3 не только адаптирован под массовое производство продукции, производя тот же тип печатной платы на передней и задней линии конвейера, он может работать с небольшой серией производства, позволяя каждой монтажной голове двигаться независимо только над передней и задней областью конвейера, независимо от типа продукта на линии.
  - Это независимый режим монтажа компонентов, который позволяет двигаться монтажной голове по передней и задней линии конвейера независимо. Режим альтернативной работы для производства одного изделия спереди и сзади линии конвейера, решает вопрос сборки разнородных печатных плат с различным числом устанавливаемых компонентов на одну сторону, которые ранее было трудно сбалансировать на одной линии.
• Превосходная функциональность поддерживает высокую продуктивность сборочной линии в целом.
  - Вновь разработанное ПО навигации расстановки питателей позволяет стимулировать время производства включая время установки, которая обеспечивает оптимальные инструкции расстановки в заданное время так, что оператор выполняет простую расстановку, и операторам не требуется высокий уровень квалификации.
  -  Новая камера с мультираспознаванием позволяет проводить 2D- и 3D-измерения при сохранении высокой производительности, которая помогает стабилизировать качество расстановки компонентов, с функциями обнаружения «могильного камня», определения толщины, переворота, подъема и отсутствия выводов и т. д.
  - Совершено новые 8-мм узкие одиночные питатели снижают потери при перезарядки ленты к минимуму, улучшая возможности переналадки изделия.
