Программируемые источники питания постоянного тока серии 2000 от компании Keithley

Изображения с сайта www.arttool.ru

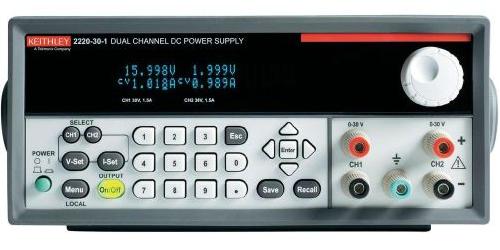

Компания Keithley выпустила источники питания постоянного тока серии 2230 и 2220. Эта серия программируемых источников питания включает 2- и 3-канальные модели с поддержкой интерфейса GPIB и мощностью до 120 Вт. Каждый канал способен вырабатывать до 30 В и 1,5 А, а базовый уровень пульсаций тока составляет менее 3 мВ(пик-пик), что обеспечивает высокую достоверность измерения тока нагрузки.

Многоканальные источники питания обеспечивают превосходную эффективность, универсальность и удобство для получения максимальной информации о проводимых измерениях. Все каналы программируемых источников независимо управляются и оснащены изолированными выводами для максимальной гибкости использования, так же разделенные каналы позволяют при необходимости соединять их параллельно или последовательно для увеличения выходного напряжения или тока. При использовании источника в таких конфигурациях предусмотрен режим, который отображает реальные значения напряжения и тока объединенного выхода, что снижает вероятность ошибки при отображении результатов. Данные источники прекрасно подойдут для питания нескольких изолированных цепей с различными общими точками, исключая потребность во втором источнике питания.

В источниках питания реализована функция корректировки падения напряжения в линии — все каналы имеют специальный выход «sense» для точной установки напряжения на нагрузке. Благодаря специальным разъемам на задней панели, прибор компенсирует падение напряжения в шине питания и соединительных проводах, гарантируя точную подачу питающего напряжения на вход тестируемого устройства, улучшая тем самым общую точность системы. Любой питающий канал источника можно включать и выключать отдельно независимо от других, что обеспечивает применение приборов для питания цепей, в которых требуется подавать несколько питающих уровней в заданной последовательности.

Удобный и функциональный кнопочный интерфейс позволяет легко задавать требуемые значения параметров напряжения питания и контролировать токи потребления.

Низкая погрешность считывания/установки напряжения 0,03% и тока 0,1% существенно повышает достоверность данных. Высокая базовая точность считывания/установки тока — 1мА и напряжения — 1мВ в сочетании с высокими выходными уровнями позволяют в более широком диапазоне и с лучшим разрешением подавать питающие напряжения и измерять токи потребления.

Дополнительно в данных источниках широко представлены функции защиты тестируемых устройств от повреждений возможных при проверке, настройке и испытаниях. В приборе реализована возможность установки предельного максимального выходного напряжения и тока независимо для каждого канала, что исключает случайную подачу высоких напряжений на тестируемое устройство. Дополнительно предусмотрена блокировка органов управления и защита паролем, что предотвращает изменение параметров питания во время ответственных работ.

Встроенный таймер позволяет реализовать автоматические режимы тестирования, путем выключения подачи напряжения через указанный промежуток времени, что так же повышает безопасность работ при ошибке оператора. Стандартное ПО приборов LabVIEW и IVI-Com облегчает интеграцию в испытательные системы и системы автоматического тестирования. На всех версиях установлен стандартный USB-интерфейс для дистанционного управления, а версии «G» имеют USB и GPIB интерфейсы. Данные источники превосходят по точности продукты других лидирующих компаний, однако обладают существенно меньшей ценой. Обеспечивают удобство измерений и тестирования широкого ряда устройств, электронных модулей, схемных плат, и приборов, требующих более одного источника питания.

В линейке источников питания серии 2000 предложены одно-, двух- и трехканальные источники питания, дополняющие широкий спектр источников питания и других измерительных приборов от компании Keithley. Подробная информация о постоянно расширяющейся линейке оборудования Keithley приведена сайте www.arttool.ru.
