Новый модульный автомат установки компонентов повехностного монтажа от компании Yamaha

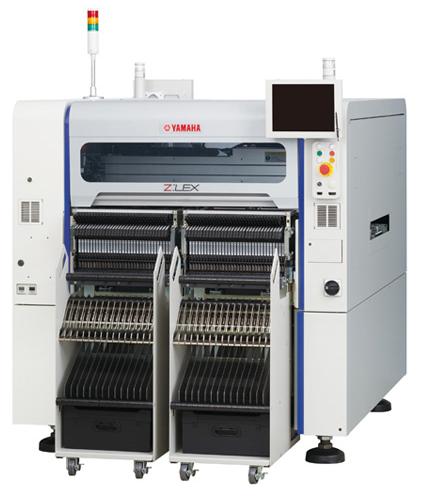

Изображение с сайта global.yamaha-motor.com

Компания Yamaha 1 июля 2014 года представит новый высокоэффективный модульный автомат установки компонентов модели Z:LEX YSM20. Автомат Z:LEX YSM20 универсален и обладает высокой скоростью установки компонентов — до 90 000 компонентов в час (при оптимальных условиях). Установщик Z:LEX YSM20 объединяет в себе характерные особенности четырех предыдущих моделей установщиков компании Yamaha — YS24, YS24X, YS100, YS88.

Основные особенности нового станка:

• Два варианта конфигурации балок.
  Автомат Z:LEX YSM20 оснащен высоконадежной, прецизионно выполненной моноблочной рамой. Заказчик сможет выбрать между двухбалочной и однобалочной конфигурацией оси Х.
• Два варианта монтажных голов.
  Заказчик сможет выбрать одну из двух монтажных голов:
  - HM (High-Speed Multi): обеспечивает максимальную скорость монтажа и позволяет устанавливать компоненты от 03015 (мм) до 45 мм (длина) × 100 мм (ширина) × 15 мм (высота).
  - FM (Flexible Multi): обеспечивает установку компонентов нестандартной формы, кроме того, позволяет устанавливать компоненты от 03015 (мм) до 55 мм (длина) × 100 мм (ширина) × 28 мм (высота).
• Подача компонентов.
  В автомат Z:LEX YSM20 могут устанавливаться питатели моделей ZS и SS c микроконтроллерным управлением. Может быть установлено до 140 питателей для 8-мм лент (в конфигурации с фиксированным столом для питателей) или до 128 питателей 8-мм лент в конфигурации с тележками питателей. Питатели модели ZS можно заменять без остановки процесса монтажа. Подача компонентов из палет реализуется при помощи автоматических модулей sATS30 (на 30 палет) или cATS10 (на 10 палет), которые устанавливаются вместо тележек питателей. В один автомат возможна установка до двух модулей подачи компонентов из палет; допускается совместная работа в одном станке модулей sATS30 и cATS10.
• Возможность выбора системы транспортировки плат из вариантов с двухперегонным (только для двухбалочной конфигурации станка) двухполосным или однополосным конвейером. Минимальный размер печатных плат от 50 мм (длина) × 50 мм (ширина) до 810 мм (длина) × 480 мм (ширина) (для двухперегонного или однополосного варианта конвейера) или до 810 мм (длина) × 230 мм (ширина) (для двухполосного варианта конвейера).
• Точность установки компонентов ±0,035  мм (±0,025 мм) Cpk≥1,0 (3σ).
• Станок управляется при помощи сенсорного экрана, интерфейс дружественный.

Автомат Z:LEX YSM20 отвечает стандартам CE по безопасности конструкции и может распространяться во всем мире.

По материалам global.yamaha-motor.com.
