Система автоматической оптической инспекции FX-940 от компании Nordson YESTECH

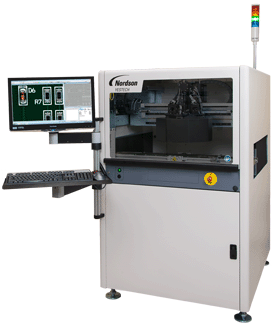

Изображение с сайта www.nordson.com

Компания Nordson YESTECH на выставке SMTA International представит новую, встраиваемую в производственную линию систему автоматической оптической инспекции FX-940.

В системе Nordson YESTECH FX-940 реализована многомерная технология инспекции, которая позволяет:

• обнаруживать дефекты пайки, дефектные/поднятые выводы, отсутствие компонентов;
• определять правильность типономинала/полярности, копланарность выводов, высоту установки BGA;
• проводить инспекцию компонентов, устанавливаемых в отверстия.

Система подсветки Fusion Lighting, широкий набор инструментов инспекции, включая камеры углового обзора (4 шт., в дополнение к камере верхнего обзора), датчики определения высоты, обработка полноцветных изображений, алгоритмы анализа изображений и проверки норм — все это обеспечивает высокое качество обнаружения дефектов монтажа.

Технология визуализации «снимок на лету» (capture–on–the-fly) обеспечивает высокую скорость инспекции, которая составляет более 30 квадратных дюймов в секунду или более 1,5 млн комопонентов в час.

Возможность программирования в режиме офф-лайн максимизирует загруженность установки, а система статистического контроля производственных процессов (statistical process control, SPC) обеспечивает высокий выход годных.

Дополнительная информация.

По материалам www.nordson.com.
