Новый комбинированный измерительный прибор от NI

Изображения с сайта www.arttool.ru

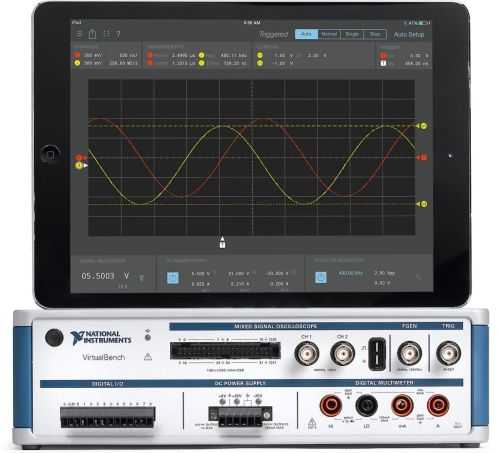

NI VirtualBench — это новый комбинированный (all-in-one) измерительный прибор от компании National Instruments (США). NI VirtualBench не имеет прямых аналогов на рынке. Он представляет собой новый тип приборов.

Непревзойденная практичность. Пять приборов в одном устройстве.

Комбинация самых необходимых приборов в одном устройстве и интеграция с ПК и IPad делает устройство NI VirtualBench простым и удобным. Интуитивно понятный интерфейс позволяет оценить новые возможности работы с настольным оборудованием.

С одной стороны, он объединяет функции нескольких высококачественных измерительных приборов в едином устройстве. В этом он схож с MDO3012 от Tektronix и MSOX2012A от Agilent Technologies.

Однако набор объединяемых приборов иной и ориентирован на обеспечение всего рабочего места, а не только анализ сигналов. В VirtualBench входят:

1. Осциллограф смешанных сигналов с логическим анализатором. (Анализатор спектра входит в виде функции БПФ для осциллографа).
2. Генератор сигналов.
3. Цифровой мультиметр.
4. Лабораторный источник питания.
5. Цифровые линии общего назначения.

Программная панель управления:

1. Приложение для Windows PC и IPad.
2. Wi-Fi и USB-подключения.

Более подробное осание и конфигурации смотрите в разделе модульные приборы VirtualBench.

С другой стороны, VirtualBench является компьютерным прибором. Он управляется с ПК и полноценно использует ресурсы и возможности компьютера. Такое строение позволило сделать прибор компактным, легким и недорогим, при этом не пожертвовав характеристиками приборов.

Единое приложение на ПК управляет всеми приборами в составе VirtualBench для удобства совместного их использования. Также есть приложение для iPad, использующее преимущества именно такого класса компьютеров.

Подключение к компьютеру или iPad происходит по USB или WiFi. При необходимости автоматизации измерений это сделать очень просто с помощью среды NI LabVIEW.

Основное назначение VirtualBench – это:

1. Предоставить большую часть измерительных приборов, необходимых на рабочем месте инженера, при этом обеспечив выигрыш в занимаемом месте и стоимости.
2. Обеспечить мобильность комплекту приборов, чтобы его можно было взять с собой при работе вне постоянного рабочего места.
3. Спрямить путь к автоматизации рутинных измерений и обеспечить свободу действий с помощью программирования приборов.
4. Обеспечить протоколирование результатов тестирования со всех приборов на одном компьютере.

Краткие характеристики прибора

VirtualBench объединяет в одном устройстве 5 самых важных измерительных приборов на столе инженера:

1. Комбинированный осциллограф с логическим анализатором.
   Два аналоговых канала с полосой 100 МГц, частотой оцифровки 1 ГВыб/с, разрешением 8 бит. 32 цифровых канала до 1 ГГц.
2. Генератор сигналов.
   Генерация стандартных сигналов до 20 МГц (в режиме синуса), генерация произвольных сигналов до 125 МВыб/с с разрешением 14 бит.
3. Цифровой мультиметр.
   5½ знаков, измерение напряжений до 300 В, силы тока до 10 А, сопротивления, а также прозвон диодов и цепей.
4. Регулируемый источник питания.
   Три канала питания постоянным напряжением или постоянным током: от 0 до +6 В с током до 1 А, от 0 до +25 В с током до 0,5А, от 0 до −25 В с током до 0,5А.
5. Цифровые линии ввода-вывода.
   8 цифровых линий стандарта LVTTL, индивидуально настраиваемых на ввод или вывод.

Все эти приборы уже подключены к компьютеру и могут быть легко автоматизированы с помощью NI LabVIEW.

Уменьшение беспорядка и экономия места

VirtualBench занимает меньше места на вашем рабочем столе, 25 ×15 × 7 см, и легко переносится в сумке.

Беспроводное подключение и отображение данных

Наслаждайтесь свободой. Вы можете перемещать дисплей, куда вы хотите. Подключитесь через существующую WiFi сеть или непосредственно к сети, организованной VirtualBench.

Интуитивно понятный интерфейс

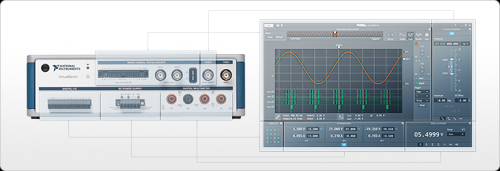

Все приборы на одном экране. Консолидация интерфейсов для всех приборов в одном приложении, что позволяет взаимодействовать со всеми приборами сразу.

Управление с помощью мыши или мультитач-экранов

Оптимизация конфигурации прибора, как никогда раньше. Используйте мышь и колесо прокрутки на ПК или стандартные приемы управления окнами на IPad.

Разработан, чтобы сделать вашу жизнь проще

Сохранение данных или скриншотов за секунды. Мгновенное документирование результатов или сохранение скриншотов простым касанием.

Plug and Play USB

Подключите VirtualBench по USB, и программное обеспечение автоматически загружается на ПК с ОС Windows. Никакой предварительной установки драйвера не требуется.

Сохранение Конфигурации

Сохраняйте конфигурацию прибора в файл, которым вы можете поделиться с коллегами или перенести на другое устройство.

Бесплатное обновление приложения

Получайте последние обновления бесплатно. Автоматические уведомления, так что вы можете получить доступ к новым возможностям по мере их появления.

Автоматизация с легкостью

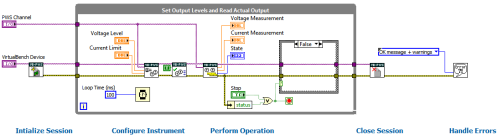

VirtualBench тесно интегрируется с LabVIEW, поэтому вы можете легко создавать собственные приложения для программного управления VirtualBench, уменьшить человеческие ошибки в повторных измерениях и сэкономить время.

Более подробное осание и конфигурации смотрите в разделе модульные приборы VirtualBench.
