Новая линейка полуавтоматических трафаретных принтеров Go и установка отмывки трафаретов StencilClean SIA — от компании PBT

Изображения с сайта liontech.ru

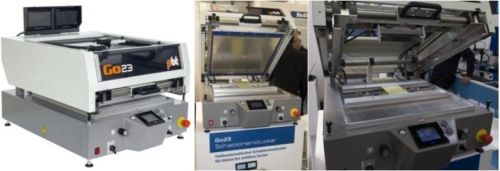

На выставке SMT Hybrid Packaging 2014 компания PBT продемонстрировала совершенно новую линейку трафаретных принтеров Go23, Go29 и GoLED. Это полуавтоматические автономные системы, главное отличие которых — очень высокая точность и воспроизводимость при привлекательной цене.

Еще одна ключевая особенность этих принтеров — удобство работы и обслуживания. Конструкция принтера позволяет легко подстраиваться под трафаретные рамки различного размера без использования дополнительных адаптеров. Вакуумные присоски, несколько типов направляющих штырей обеспечивают надежную фиксацию плат в процессе печати, а также удобство и простоту установки последующих заготовок плат.

Сама крышка принтера открывается с помощью пневмопривода нажатием одной кнопки и фиксируется в требуемом положении под любым углом. Чтобы сменить трафарет, не нужно открывать крышку полностью. В то же время, когда она полностью открыта, очень легко проводить техническое обслуживание установки, доступны все механизмы машины.

Очень просто сменить ракель, даже поменять ракели разных размеров, для этого не нужны никакие инструменты. При смене рамки с трафаретом или заправке пасты ракель автоматически поднимается. Для контроля совмещения трафарета и платы используются две видеокамеры и система лазерных указателей и два 7-дюймовых дисплея.

Сам процесс печати через трафарет происходит в автоматическом режиме, под управлением контроллера. Можно задавать не только скорость перемещения ракеля, но и скорость отвода (опускания) стола с печатной платой от рамки с трафаретом. Это крайне важно, поскольку при слишком быстром разделении трафарета и рамки может повреждаться форма нанесенной на плату паяльной пасты. Также программируется прижимное усилие ракеля, зазор между ракелем и столом и др. Для управления контроллером используется сенсорный экран с диагональю 5,7 дюйма.

Принтеры семейства Go также отличает большая площадь поля печати. Например, система Go23 может работать с рамками трафаретов шириной от 11,8 дюймов (300 × 300 мм) до 23,6 дюймов (до 600 × 600 мм), высотой до 33 мм. Максимальные габариты печатной платы — 510 × 420 × 4 мм. Принтер GoLED, специально созданный для плат светодиодных линеек, может работать с трафаретными рамками 1500 × 600 мм, с платами до 1400 × 420 мм.

Вся продукция компании РВТ — это автономные установки. Они не конкурируют с большими системами ведущих брендов, но при этом обеспечивают такую же высокую точность. Результат печати у настольных принтеров компании РВТ и у лучших линейных трафаретных принтеров ведущих производителей будут аналогичными. Решения компании PBT предназначены для тех пользователей, которым не нужны большие автоматические системы, но которые хотят получить хорошие результаты, например, при прототипировании изделий ответственной электроники.

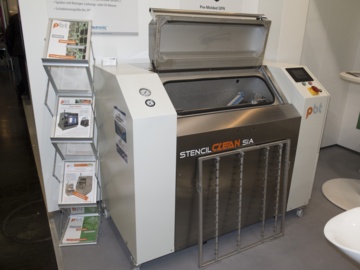

В области отмывки компания PBT представляет установку StencilClean SIA — это достаточно новое решение, впервые продемонстрированное в ноябре 2013 на выставке Productronica в Мюнхене. Это одна из 10 различных систем отмывки, производимых компанией PBT. StencilClean SIA предназначена для очистки металлических трафаретов и печатных плат с дефектным нанесением паяльной пасты. Это машина начального уровня, она очень компактна, но при этом весьма производительна. Ее отличает короткий рабочий цикл, малое энергопотребление и при этом очень высокие результаты отмывки трафаретов и плат от паяльной пасты и клея.

Среди особенностей машины — двойная система подачи жидкости и воздуха («воздушный нож»), управляемая электроприводами. Она позволяет синхронно проводить отмывку и сушку трафаретов с двух сторон. Это, в том числе, предотвращает повреждение тонких трафаретов. Для отмывки применяются специальные чистящие жидкости (например, типа Zestron или Vigon). Для ополаскивания могут использоваться чистящие жидкости, обычная или деионизированная вода. Предусмотрена система подогрева отмывочных жидкостей до 60°С.

Установка StencilClean SIA автоматически выполняет все заданные операции и контролирует их параметры, для чего предназначен специальный контроллер. Все необходимые параметры процесса — время, температуру и др. — можно запрограммировать с помощью 5-дюймового сенсорного экрана.

Система очень простая при установке, эксплуатации и ремонте. Для нее предусмотрены различные опции, Stencil Clean SIA может поставляться в пяти различных конфигурациях, наиболее оптимальных для задач пользователей.

Какие страны являются основными с точки зрения сбыта продукции PBT?

По словам Робера Ситко, директора по продажам компании PBT (Чехия), основной рынок для продукции PBT — это Европа. В самой Европе наиболее важны для компании PBT два ведущих рынка — Германия и Россия. Не так давно компания PBT начала осваивать рынки других стран. Очень привлекателен рынок Китая, но там в основном востребованы предлагаемые компанией PBT системы отмывки. Также, компания PBT начала продвигаться в США и Мексику. Вообще, рынки России и США очень похожи. Например, в Калифорнии, в Крем­­ниевой долине, много небольших высокотехнологичных компаний, которым очень подходит оборудование компании PBT. И продажи в США уже начались.

Интересна ли продукция компании PBT для российского рынка?

«Конечно, — утверждает Робер Ситко. — Ведь наши системы предназначены для компаний с небольшим объемом выпуска, но с высокими требованиями к качеству. И поэтому принтеры и системы отмывки PBT очень хорошо подходят для российского рынка. Ведь в России много компаний-производителей специальной продукции, медицинского и телекоммуникационного оборудования, другой высококачественной техники. И всем им нужно прецизионное оборудование со стабильным качеством».

«В области систем отмывки на российском рынке мы продаем свыше 20% наших установок, — говорит Робер Ситко, — во многом благодаря сотрудничеству с нашим эксклюзивным дистрибьютором — компанией Остек. В направлении трафаретных принтеров мы сотрудничаем с российской компанией «Лионтех» и также достигли высоких показателей — доля России в этой области составляет порядка 15%».
