Конвейерная система разделения групповых заготовок печатных плат — от компании ASYS Group

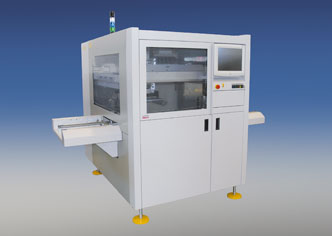

Изображение с сайта www.asys.de

Система разделения групповых заготовок печатных плат DIVISIO 4000 Volume производства компании ASYS Group предназначена для крупносерийных производств с небольшой номенклатурой выпускаемых изделий. Поступающие на входной конвейер системы групповые заготовки поднимаются лифтом и захватываются зажимами адаптера. Фреза установлена внутри системы в фиксированной позиции, таким образом, разделение выполняется перемещением заготовки. Разделенные платы подаются на выход системы посредством плоского ленточного или двойного ленточного конвейера, контейнера, челночного механизма или их комбинации.

Установки DIVISIO 4000 Volume могут оснащаться системой автоматической смены адаптера, которая состоит из перемещаемого хранилища адаптеров и загрузочного лифта. Тип адаптера, соответствующий поступившей на вход заготовке, автоматически определяется сканером.

Основные особенности:

• система отслеживания поломки фрезы;
• автоматическая замена фрезы;
• система быстрой смены адаптера;
• пружинная система прижима заготовок;
• модуль ионизации;
• шпиндель с защитой от статического электричества.

Опции:

• вакуумная система;
• считыватель штрихкодов;
• автоматическая замена захватов (7 способов);
• система отслеживания вакуума;
• ЧПУ-управление осями.

Техническое описание системы DIVISIO 4000 Volume (pdf).

По материалам www.asys.de.
