Испытания по пайке отечественных резисторов

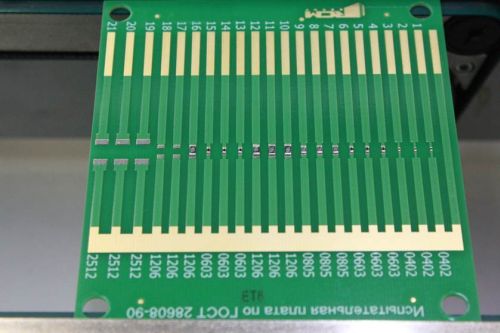

Изображение предоставлено компанией «Абрис» RCM Group

В феврале 2015 г. компания «Абрис-Технолоджи» совместно с ОАО «Ресурс» успешно провела испытания по пайке отечественных резисторов в конвекционной и парофазной печах на производственном участке монтажа компонентов «Абрис-Технолоджи». Испытания проводились в рамках программы опытных работ по определению возможности использования конвекционной и парофазной пайки с использованием паяльных паст различных марок для монтажа резисторов ШКАБ.434110.002ТУ производства ОАО «Ресурс», утвержденной 10.02.2015г.

ЦЕЛЬ ИССЛЕДОВАНИЙ:

Определение возможности применения групповой пайки оплавлением для резисторов ШКАБ.434110.002ТУ производства ОАО «Ресурс» при конвекционной и парофазной пайке и с использованием паяльных паст различных марок.

ЗАДАЧИ ИССЛЕДОВАНИЙ:

1. Выполнить монтаж резисторов в соответствии с п. 1 программы опытных работ и в режимах в соответствии с п. 3 программы опытных работ в соответствии с требованиями ГОСТ Р МЭК 61191-1 2010, ГОСТ МЭК 61192-2 2010 и стандарта IРС A-610RU.
2. Выполнить контроль сопротивления резисторов после пайки в конвекционной и парофазной печи, а также после струйной и ультразвуковой отмывки поверенным омметром с настройкой на порядок выше проверяемого номинала.
3. Произвести визуальный контроль качества паянных соединений и внешнего вида резисторов с помощью микроскопа Vision Engineering Lynx Stereo x40 в соответствии с требованиями ГОСТ Р МЭК 61192-2-2010 (Печатные узлы требования к качеству часть 2).
4. Произвести рентгеновский контроль паяных соединений согласно п. 4 программы опытных работ на наличие дефектов паяных соединений в соответствии со стандартом IPC-7095C.

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ:

1. Выполнен монтаж резисторов ШКАБ.434110.002ТУ в количестве по 50 шт. каждого типономинала:
   • RES 10K 5% 0402 (Р1-12-0,062ум.-10кОм 5%-М ШКАБ.434110.002 ТУ)
   • RES 1K0 5% 0603 (Р1-12-0,062-1кОм 5%-М-А ШКАБ.434110.002ТУ)
   • RES 22R 5% 0805 (Р1-12-0,125-22Ом 5%-М-А ШКАБ.434110.002ТУ)
   • RES 10M 5% 1206 (Р1-12-0,25-10МОм 5%-М-А ШКАБ.434110.002ТУ)
2. Выполнен контроль сопротивления после пайки в конвекционной и парофазной печи на 5 платах.
3. Выполнен визуальный контроль качества паянных соединений и внешнего вида резисторов.

Установлено:

1. Пайка выполнена по п. 3 программы опытных работ в соответствии требованиями ГОСТ Р МЭК 61191-1 2010, ГОСТ МЭК 61192-2 2010 и стандарта IРС A-610RU по классу 3 визуальные дефекты паяных соединений отсутствуют.
2. Визуальный и рентгеновский контроль паянных соединений в соответствии с п. 4 программы опытных работ не выявил дефектов паяных соединений.

В настоящее время идёт подготовка к испытаниям плат в ОАО «Ресурс».

Далее будут проведены дополнительные работы по исследованию предельных температурных режимов конвекционной пайки, а также проведен монтаж на серийном изделии совместно с разнотипными компонентами (BGA, LGA, QFN, QFP, конденсаторы, дроссели, и DIP элементы).

По окончании испытаний будут готовиться материалы для внесения изменений в ТУ о возможности применения конвекционной пайки для монтажа ШКАБ.434110.002ТУ производства ОАО «Ресурс».

Специалистами компании «Абрис» RCM Group и ОАО «Ресурс» проводится огромная работа по пайке и испытаниям отечественных комплектующих на своей производственной площадке, особо актуальная в нынешних условиях реализации Федеральной программы по импортозамещению ЭКБ.

Ссылка на статью на сайте компании «Абрис» RCM Group.

Информация предоставлена компанией «Абрис» RCM Group.
