Настольная система автоматической оптической инспекции качества нанесения пасты — от компании VisionMaster

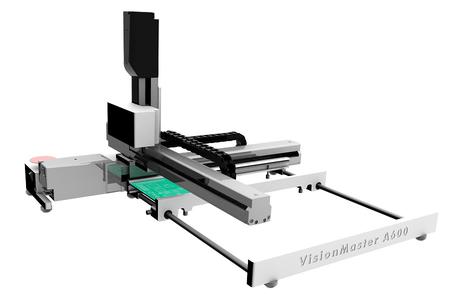

Изображение с сайта www.smtnet.com

Компания VisionMaster на выставке APEX представила первую модель в линейке настольных систем автоматической оптической инспекции качества нанесения пасты VisionMaster 600. Полностью автоматическая система A600 оснащена малогабаритным бесконтактным сенсором 3D-инспекции пальной пасты, выполненным по технологии, аналогичной примененной в популярных системах A500X. Малогабаритный сенсор обеспечивает возможность применения более эффективной системы перемещений с меньшими вибрациями и меньшим временем стабилизации, что выражается в достижении большей точности при более высоких скоростях инспекции. В стандартном варианте установка A600 позволяет работать с платами с габаритными размерами 457 × 406 мм (18 × 16 дюймов). Система А600 обладает таким же интерфейсным ПО, как и система А500, что делает ее простой в эксплуатации. Пользователь просто открывает файл gerber и выбирает для измерения элементы при помощи мыши, один щелчок которой приводит систему в действие, автоматически определяются реперные знаки, идентифицируются площадки, и для каждой площадки сохраняются данные о высоте слоя пасты и ее объеме. Цветовая окраска площадок позволяет выделить площадки, паста на которых выходит за установленные пределы. Результаты прошлых инспекций легко доступны посредством прокрутки простого бегунка назад и вперед. Приближая на экране элементы файлов gerber можно перейти к их трехмерному изображению.

Система А600 управляется при помощи сенсорного экрана. Сенсор и компоненты выполнены из авиационного алюминия. Подвижная ось Z в сочетании с проецируемой лазерной маркировочной линией обеспечивают реализацию автофокуса и компенсацию деформации платы. Производительность инспекции — 17 см² в секунду.

По материалам www.smtnet.com.
