Векторный анализатор цепей АКИП-6601

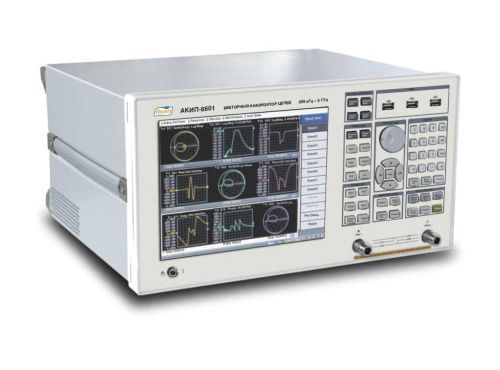

Изображение с сайта prist.ru

АКИП-6601 представляет собой 2-портовый векторный анализатор цепей (VNA), предназначенный для измерения S-параметров четырёхполюсников (S11, S21, S12, S22) в диапазоне рабочих частот от 0,3 до 3000 МГц. Обладает динамическим диапазоном измерения модуля коэффициентов передачи 110 дБ.

Анализатор цепей АКИП-6601 построен на открытой платформе на базе операционной системы Windows. Такая аппаратная реализация позволяет добиться высокой скорости работы программных приложений, а встроенный прецизионный генератор сигналов с узкополосным приемником обеспечивают высокую точность измерений. Отличительной особенностью анализатора, помимо точности и скорости измерений, является высокий уровень адаптивности измерений. Пользовательский интерфейс прибора прост и понятен, знаком каждому пользователю, работавшему с ПК на базе Windows, что позволяет быстро освоить настройки анализатора и управление измерением.

Функциональные особенности:

• Диапазон частот: 300 кГц—3 ГГц.
• Динамический диапазон: 110 дБ.
• Диапазон регулирования выходной мощности от −45 дБм до +10 дБм.
• Выбор модификации с различным входным сопротивлением: 50 Ом (стандартно) или 75 Ом (75 Ом импеданс подходит для пользователей кабельного телевидения).
• Тестовый режим: возможность проверки четырех S-параметров (S11, S21, S12, S22) устройства на двух портах одновременно.
• Параметры экрана: цветной сенсорный ЖК-экран с диагональю 26,4 см.
• 4 независимых измерительных канала.
• Выбор режима развертки: линейная развертка, логарифмическая развертка, сегментированная развертка, развертка мощности.
• Режимы запуска: непрерывный, одиночный, удержание.
• Интерфейсы: USB, LAN, RS-232, PS/2, VGA, GPIB.

Функция Анализа:

• Испытание на предельное содержание: тест перенапряжения, функция тестирования предельной полосы пропускания.
• Маркер: до 9 маркеров могут быть отображены одновременно на экране.
• Поиск по маркерам: Макс, Мин, Пик, автоматическое слежение, поиск полосы и т. д.

Методы калибровки:

• Расширенная калибровка отклика: эффективное устранение ошибки направленности, перекрестных помех, АЧХ и неравномерности АЧХ.
• Порт расширения: используется в тех случаях когда не возможно или проблематично выполнить калибровку тестируемого интерфейса на штатных портах. Порт расширения позволяет задать компенсацию переноса или задержку между тестируемым интерфейсом и тестируемым устройством для повышения точности измерений.

Опции:

• Адаптер — переход от тракта тип N к тракту тип N (75 Ом) с минимальными потерями.
• Широкий выбор калибровочных комплектов для калибровки анализатора цепей АКИП-6601 при проведении измерений характеристик устройств в различных трактах.

Анализатор АКИП-6601 позволяет выполнять полный спектр измерений S-параметров четырёхполюсников. Имея широкий перечень измерительных функций векторного анализа, АКИП-6601 в первую очередь предназначен для применения в области научных исследований, разработок РЭА и цепей систем связи, для тестирования антенно-фидерных устройств и СВЧ- компонентов, в сфере образования и в других РЧ-приложениях. Новинка может быть использована для тестирования и проверки коаксиальных кабелей, делителей, сумматоров, антенн, разветвителей, фильтров на поверхностных акустических волнах (SAW) и дифференциальных усилителей.

Помимо измерения S-параметров АКИП-6601 позволяет выполнять быстрые измерения с высокой точностью таких параметров РЧ устройств как: вносимые потери, затухание, ослабление, частотная характеристика, неравномерность АЧХ, обратные потери, КСВ, импеданс, фаза, полоса пропускания по уровню 3 дБ.
