АСКОН представляет новую версию системы автоматизированного проектирования КОМПАС-3D V16

Главной концептуальной и наиболее ожидаемой пользователями новинкой стало «зеркалирование», которое кардинально меняет подходы к 3D-проектированию. Зеркальные исполнения сборок и деталей, зеркальные отражения и тексты, новые типы сопряжений — теперь на моделирование симметричной части любого изделия или объекта нужно потратить всего лишь несколько кликов.

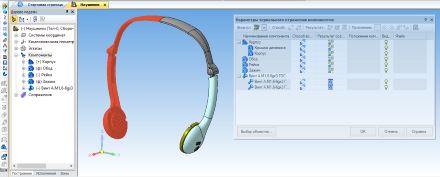

Пример использования функционала зеркального отражения компонентов

Принципы «зеркалирования» реализованы и в функциональности подготовки чертежей. Так, при добавлении в ассоциативный чертеж вида с зеркального исполнения модели автоматически формируются надписи в формате, рекомендуемом ГОСТ 2.113-75. Для строительного проектирования в арсенале КОМПАС-3D припасены команды для работы с текстом: в новой версии можно не только настроить количество и расположение характерных точек для перемещения надписи, но и при необходимости — создать зеркально отраженный текст.

Приложение Оборудование: Кабели и Жгуты совершило существенный рывок в скорости работы. Время формирования 3D-модели жгута уменьшилось в 3-5 раз в зависимости от сложности жгута. Теперь к услугам конструктора возможность чтения состава соединений из системы КОМПАС-Электрик благодаря обменному XML-файлу. Эта функция позволяет максимально автоматизировать процесс построения трасс соединений и моделей жгута/кабеля.

Появились новинки и в самом КОМПАС-Электрик: новое решение в оформлении документации в КОМПАС-Электрик (распространяется на схемы от Э3 до Э6) дает возможность повысить информативность документов. А при маркировке потенциального узла теперь можно включить обозначение жгута и кабеля, куда входит конкретное соединение между аппаратами.

Скачать пробную версию КОМПАС-3D V16 можно по этой ссылке.
