Обновление осциллографов серий LabMaster 10 Zi и WaveMaster 8 Zi от компании Teledyne LeCroy

Изображения с сайта www.protehnology.ru

Компания Teledyne LeCroy произвёла модернизацию двух своих топовых серий осциллографов: LabMaster 10 Zi – осциллографов с самой широкой в мире полосой пропускания реального времени (до 100 ГГц) и серии WaveMaster 8 Zi. Улучшения коснулись не только измерительной части осциллографов – уменьшения уровня собственных шумов, но и вычислительной – увеличения объёма ОЗУ и модернизации CPU.

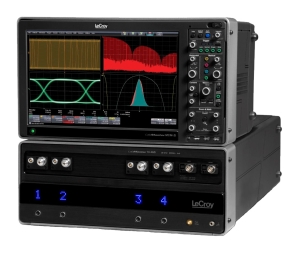

LabMaster 10 Zi-A-R – серия осциллографов с самой широкой в мире полосой пропускания реального времени до 100 ГГц (LabMaster 10-100Zi) LabMaster 10 Zi.

Обновленные технические характеристики:

• объем стандартной памяти увеличен с 20 МБ до 32 МБ на каждый канал;
• уменьшен уровень собственных шумов (в среднем на 20% в полосе 36 ГГц и на 10 % в полосе 65 ГГц);
• улучшена точность и разрешение при отображении сигналов – число эффективных бит (ENOB) увеличено до 5,4 в полосе 36 ГГц и до 5,0 в полосе 65 ГГц;
• улучшена архитектура материнской платы, а объем ОЗУ увеличен с 24 ГБ до 32 ГБ.

Так же компания LeCroy выпустила новый программный пакет анализа сигналов PAM4, который выполняет полный анализ сигналов: джиттер, шум, измерения параметров глазковых диаграмм в зависимости от напряжения и времени и предсказание закрытия глазковой диаграммы как функции BER. Программный пакет PAM4 совместим с осциллографами серий WavePro 7Zi, WaveMaster 8Zi, LabMaster 10Zi.

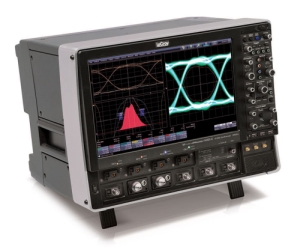

WaveMaster 8 Zi-B-R – были модернизированы следующие характеристики:

• уменьшен уровень собственных шумов,
• увеличено число эффективных бит (ENOB) до 5,8,
• больший объем памяти в стандартной комплектации (в осциллографах WaveMaster 8 Zi-B-R до 32 МБ на каждый канал, в анализаторах потоков последовательных данных SDA 8 Zi-B-R до 64 МБ на каждый канал)
• в моделях с полосами пропускания 16 и 20 ГГц возможно удвоение скорости выборки при объединении каналов (до 80 Гвыб/с), что в предыдущей серии было доступно только для осциллографов с полосами пропускания 25 и 30 ГГц. Для остальных моделей эта функция доступна с опцией внешнего адаптера-объединителя (WM8Zi-2x80GS).
• производительность материнской платы увеличена на 10-15% за счет использования более мощного 4-ядерного процессора с тактовой частотой 3,1 ГГц.

В настоящее время начата процедура сертификационных испытаний перечисленных серий для целей утверждения типа СИ анонсированных серий. Внесение в Госреестр СИ РФ моделей новых линеек LabMaster 10 Zi-A-R, WaveMaster/ SDA 8 Zi-B-R ожидается в III квартале 2015г. Индекс «R» в названии моделей означает, что эти осциллографы выпущены специально для России и стран СНГ.
