«Совтест АТЕ» представляет пресс-формы для формовки и обрезки выводов микросхем серии FP-2MAS и FP-1MAS-2

Фото с сайта www.sovtest.ru

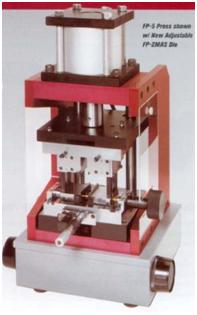

FP-2MAS. Пресс-форма для формовки и обрезки выводов микросхем

Данная пресс-форма предназначена для установки в пневматический пресс FP-5, выполняет формовку и обрезку выводов микросхем одновременно с двух сторон компонента в одном рабочем цикле.

Настройка параметров формовки выводов микросхем выполняется с помощью двух микрометров.

При выполнении рабочего цикла выводы микросхемы сначала зажимаются для предотвращения их повреждения, далее выполняется формовка выводов, а затем их обрезка. Все операции выполняются в одном рабочем цикле.

FP-1MAS-2. Пресс-форма для формовки и обрезки выводов микросхем

Данная пресс-форма предназначена для установки в пневматический пресс FP-5 и выполняет формовку и обрезку выводов микросхем одновременно с одной стороны компонента за два рабочих цикла.

Конструктивно пресс-форма состоит из двух рабочих станций: станция формовки выводов и станция обрезки выводов. Настойка параметров формовки и обрезки выводов микросхем выполняется с помощью трех микрометров.

Пресс-форма оснащена регулируемым приспособлением для крепления микросхем и их перемещения между рабочими станциями. В первом цикле на первой станции выполняется формовка выводов микросхемы, в соответствии с настроенными параметрами, во втором цикле на второй станции выполняется обрезка выводов микросхемы. Перемещение между станциями выполняется вручную.

Подробнее с параметрами выполняемой формовки можно ознакомиться по этой ссылке.
