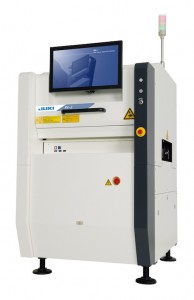

Компания JUKI представляет компактную систему АОИ сборок / качества нанесения паяльной пасты RV-2

Изображение с сайта globalsmt.net

Новое встраиваемое в линию оборудование построено на базе высокотехнологичной системы АОИ печатных плат RV-1. Подобно своему предшественнику, однодорожечная модель RV-2, оснащенная системой 3-уровневого кольцевого освещения на белых светодиодах высокой яркости, способна осуществлять захват четких изображений объектов инспекции, таких как чип-компоненты размера 0,4 х 0,2 мм и галтели паяных соединений, что, по словам производителя, дает системе RV-2 возможность быстро и точно распознавать дефекты даже на сборках с высокой плотностью компоновки – например, для мобильных телефонов.

Помимо этого, технология калибровки от компании JUKI позволяет корректировать искажения по осям XY и искажения линз, а также компенсировать отличия в освещении, устраняя тем самым инструментальные ошибки оборудования.

Система поддержки производства “TOPSS” осуществляет централизованное управление принятием решений "годен / не годен", отслеживанием качества, а также осуществляет статистическое управление процессом инспекции.

Кроме методов 2D-инспекции, стандартная функция “i-3D” со стереосистемой яркостного контраста обеспечивает захват 3D-изображений с целью контроля объемов припоя, высоты и площади отпечатка для выполнения высококачественного 3D-контроля качества нанесения паяльной пасты. Также в виде опции доступна лазерная система “e-3D”, предназначенная для яявыполнения 3D-АОИ с проверкой смещения компонентов, выводов, отсутствующих компонентов и пр.

Платформа RV-2 может использоваться для целей АОИ / контроля качества нанесения пасты без смены программного обеспечения.

По материалам globalsmt.net.
