Установки трафаретной печати Ersa VERSAPRINT со 100% 3D-инспекцией качества нанесения паяльной пасты

Изображения с сайта www.kurtzersa.com.

Установки трафаретной печати линейки VERSAPRINT от компании Ersa уже давно переросли статус простых трафаретных принтеров и трансформировались в развитые многофункциональные системы. Теперь компания Ersa представляет системы VERSAPRINT P1 и S1 со встроенной опцией VERSAPRINT 3D-SPI.

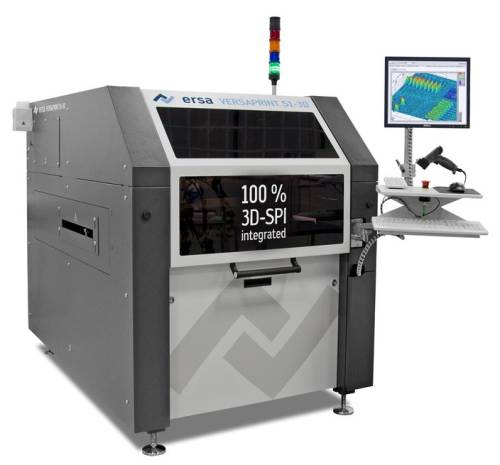

Установка трафатеной пачати  VERSAPRINT S1-3D от компании Ersa сочетает точную тарфатеную печать и 100% 3D-инспекцию качества нанесения паяльной пасты в рамках одной системы

Для получения информации о высоте отпечатков пасты в системах применяется метод лазерной триангуляции. Компактная камера выполняет сразу две функции: точного совмещения печатной платы и трафарета, а также 3D-инспекции паяльной пасты, где оценивается объем, площадь, высота отпечатков, анализируются перемычки и смещения. В случае обнаружения дефекта система выполняет захват дополнительного 2D-изображения, облегчающего осмотр места дефекта и его анализ. 3D-изображение можно поворачивать в любом направлении, при этом обозначения высот выделяются цветом, а при приближении значений к допустимым пределам они окрашиваются в красный и желтый цвета.

Преимущества систем VERSAPRINT 3D по сравнению с отдельно стоящими установками:

• инспекция трафаретов VERSAPRINT позволяет распознать дефекты до их появления;
• встроенная функция замкнутой обратной связи для смещения отпечатков;
• одно программное обеспечение для печати и инспекции, что обеспечивает единую концепцию работы;
• меньшая занимаемая площадь на производственном участке.

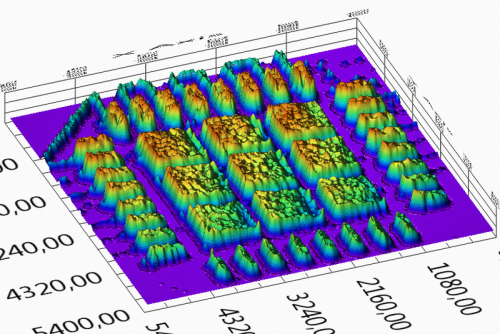

Модель отпечатков паяльной пасты для компонента QFN, полученная с применением системы VERSAPRINT 3D-SPI. Распознается типичное формирование уклонов

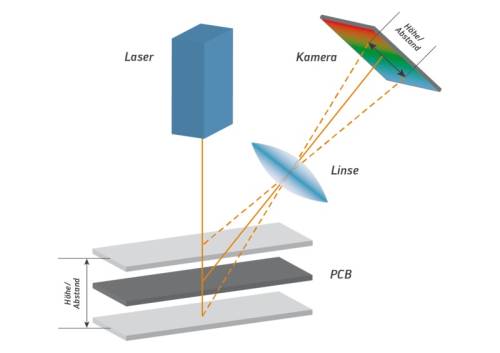

Схема лазерной триангуляции, где вся относящаяся к высоте информация собирается за один проход сканирования

По материалам www.kurtzersa.com.
