VERSAFLOW 4 — новое поколение передовых систем конвейерной селективной пайки

Изображение с сайта www.ostec-group.ru

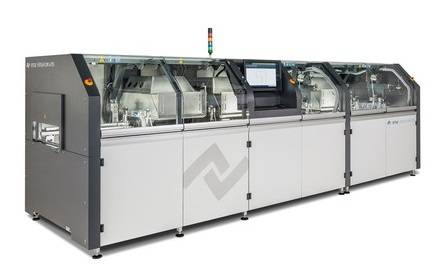

Компания Ersa в рамках выставки Productronica 2015 представила новейшее поколение передовых систем селективной пайки VERSAFLOW 4/55.

Система включает полный спектр новых возможностей: новый, интуитивно понятный, превосходный пользовательский интерфейс ERSASOFT 5.0, регулируемые вдоль оси Y модули для нанесения флюса и пайки с электроприводом, с возможностью перемещения по осям Y и Z, полностью конвекционный предварительный подогреватель и рабочая зона 508×508 мм. Благодаря идеальному взаимодействию всех компонентов системы увеличилась эксплуатационная гибкость и дополнительно оптимизировалась производительность.

Новая высокопроизводительная система VERSAFLOW 4/55 компании Ersa является идеальной системой селективной пайки для больших и сложных печатных узлов в электронной промышленности. Благодаря ее модульной конструкции и в зависимости от применения и требований к системе, можно встроить дополнительные модули нанесения флюса, подогрева и пайки. Все модули могут работать полностью независимо друг от друга в зависимости от подготовленной программы. Не требуется время на подготовку к работе и вмешательство оператора, что означает, что система всегда функционирует на самом высоком уровне производительности и эксплуатационной гибкости. На выставке Productronica компания Ersa представила систему VERSAFLOW 4/55 совместно с новым инструментом дополненной реальности IMAGESOFT, который позволяет с помощью планшетного ПК просматривать трехмерное представление всей системы, без необходимости открывать корпус системы.

Внутри корпуса системы 4/55 находится оборудование с плотной компоновкой и использованием инноваций, начиная с секции загрузки: функция «Распознавание» определяет, все ли платы в мультизаготовке нужно запаивать. Если на некоторых платах не установлены нужные компоненты, система определит это и не станет пытаться их запаивать, сохраняя таким образом припой и флюс и увеличивая производительность. Модуль для нанесения флюса может быть оборудован не более чем четырьмя многоточечными головками для одновременного нанесения флюса на печатные платы. Для секции подогрева компания Ersa теперь предлагает недавно разработанные верхние нагревательные модули с полной конвекцией и контролем скорости потока. Благодаря этой превосходной технологии компоненты на верхней части печатного узла получают наилучшую возможную тепловую защиту при одновременном мягком, но эффективном подогреве.

Также были добавлены передовые возможности к модулям пайки: появилась возможность перемещения двойных ванн друг относительно друга вдоль осей Y и Z. Эти параметры задаются в припойных программах. Значение параметра Y автоматически регулирует отклонение двух ванн или сопел пайки в зависимости от расстояния между платами в заготовке. Можно обрабатывать различные типы мультизаготовок плат с разными расстояниями между платами в многономенклатурном производстве — без ручного вмешательства в настройки модуля пайки и сопутствующего простоя. Для модулей нанесения флюса также доступны настройки по оси Y. Регулировка по оси Z используется для пайки на одной печатной плате с двумя разными диаметрами сопел. С новой конструкцией, неиспользуемая в данный момент ванна для пайки теперь может опускаться на 60 мм ниже рабочего уровня, чтобы обеспечить пайку между очень высокими компонентами, используя только одно сопло.

Совершенная технологическая безопасность, идеальное качество пайки

Для контроля состояния смачиваемых сопел во время работы в VERSAFLOW 4/55 установлена IP-камера, которая контролирует технологическую безопасность с разных углов и в случае необходимости начинает процесс облуживания поверхности головки. Камера также контролирует и управляет высотой волны припоя. Также используется непрерывный мониторинг уровня остаточного кислорода вокруг сопла — защитная среда является важным параметром для достижения превосходных результатов пайки. Помимо данных усовершенствований оборудования, производитель не забыл и об операторе. Совершенно новое, интуитивно понятное системное программное обеспечение ERSASOFT 5 основано на новейшей технологии корпорации Microsoft, которое работает на 24-дюймовом сенсорном экране. Также оно позволяет проводить полный мониторинг процесса и визуализацию, что уменьшает время, необходимое для настройки параметров. Важными особенностями являются полное управление данными процесса, документирование всех данных как процесса, так и системы, а также наличие интерфейса для интеграции отслеживания согласно протоколу ZVEI для систем управления производством. Подводя итог, можно с уверенностью заявить, что благодаря системе VERSAFLOW 4/55, компания Ersa определяет будущее технологии селективной пайки.
