Встраиваемая в линию система 3D автоматической оптической инспекции печатных плат ISO-Spector

Изображения с сайта www.sovtest.ru

Сохранение тенденции к миниатюризации радиоэлектронных изделий в современной электронной промышленности приводит к ужесточению требований, предъявляемых к системам автоматической оптической инспекции. Специалисты компании Marantz electronics ltd. (Япония) – ведущего производителя систем АОИ – разработали принципиально новую систему ISO-Spector «реального измерения», которая предназначена для максимального тестового покрытия компонентов и паяных соединений на контролируемом изделии.

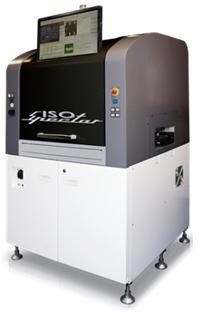

Система 3D контроля ISO-Spector

Новая запатентованная технология измерения высоты позволяет системе инспектировать компоненты высотой до 30 мм. Кроме того, ISO-Spector способен контролировать наименьший чип в мире (008004 – 50% от 01005’’) и одновременно выполнять 2D и 3D контроль при сохранении высокой скорости инспекции.

Система ISO-Spector оснащена цветной камерой высокого разрешения (12 Мп) с оптоволоконным интерфейсом и двумя лазерами, расположенными практически перпендикулярно к поверхности контролируемого образца, что позволяет выполнять точное измерение высоты компонентов. В сочетании с мощным алгоритмом, разработанным специалистами фирмы МЕК, лазеры позволяют избегать мертвых зон и измерять компоненты с любой отражающей способностью. Кроме того, благодаря использованию сложных алгоритмов и возможности перемещения камеры по оси Z ISO-Spector способен компенсировать деформацию печатных плат до 4 мм.

Во время работы оборудования сборочной линии установщик компонентов может вызывать вибрации, которые влияют на качество работы камеры. В таких случаях изображения получаются размытыми, а это приводит к неточным результатам и низкой повторяемости в процессе инспекции. Благодаря реализации синхронной работы лазера и камеры с высокой скоростью действия затвора (1/4000 секунды) специалистам компании МЕК удалось полностью исключить воздействия любых вибраций.В отличие от других систем АОИ технология, применяемая в ISO-Spector, позволяет инспектировать компоненты высотой до 30 мм даже при таких внешних условиях.

3D-система АОИ ISO-Spector имеет эргономичный дизайн и интерфейс ПО, позволяющий управлять ею с помощью сенсорного экрана. Кроме того, ее программирование и отладку можно проводить в режиме офф-лайн.

Система ISO-Spector представлена двумя вариантами: ISO-Spector SL330 и ISO-Spector SL510. C их основными техническими характеристиками можно ознакомиться по этой ссылке.
