ООО «Совтест АТЕ» предлагает решение для автоматического бандажирования жгута проводов лентой ЛЭТСАР

Изображения с сайта www.sovtest.ru

Лента ЛЭТСАР (ТУ 38.103171-80) представляет собой электроизоляционную термостойкую самослипающуюся резиновую ленту, которая применяется в электротехнической и других отраслях промышленности в качестве электроизоляционного эластичного материала для различных деталей и узлов электрических машин и аппаратов.

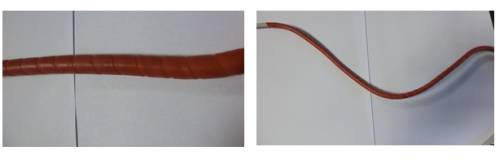

Обмотка жгута проводов лентой ЛЭТСАР достаточно популярна на российских предприятиях атомной и оборонной промышленности, поскольку она обеспечивает надежную защиту жгута благодаря своей способности к слипанию. Но осуществляется обмотка лентой ЛЭТСАР вручную, что является очень трудоемкой операцией и снижает производительность жгутового участка.

Проведённое совместно со специалистами немецкой компании KABATEC GmbH & Co. KG (производитель оборудования для бандажирования жгута) тестирование ленты ЛЭТСАР позволило найти решение для автоматизации процесса обмотки жгута проводов данной лентой, благодаря которому снижается трудоемкость изготовления и повышается качество и надежность жгутовых изделий.

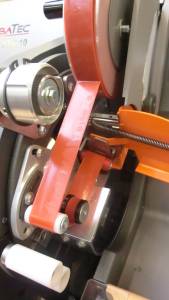

Решение было найдено на базе машины KTR10. На базовую модель были установлены ряд разработанных специалистами KabaTec опций, которые и позволили осуществлять одновременную обмотку жгута проводов лентой ЛЭТСАР и смотку её полиэтиленовой подложки.

В стандартной комплектации машина KTR10 позволяет проводить обмотку жгута только лентой ПВХ и ХБ с клеящимся слоем, но благодаря устанавливаемым опциям ее возможности могут быть расширены. Машина со специальными опциями может работать с ХБ лентой без клеящегося слоя, и лентой имеющей подложку (типа ЛЭТСАР), максимальный диаметр обматываемых жгутов может достигать 30 мм (вместо стандартных 20 мм), могут применяться сердечники для установки ленты размером 1´ (стандартно 1,5´ и 3´).

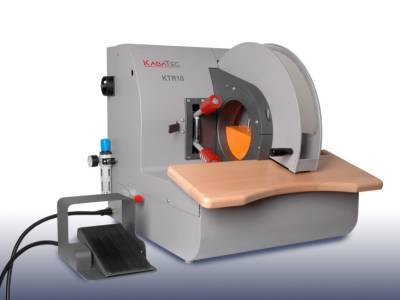

KTR10 – это компактная, быстрая, надежная, высокопроизводительная, и очень экономичная машина, которая подойдёт для любого жгутового производства.

Обмоточная головка автоматически позиционируется в начальное положение. Машина оснащена устройством обрезки ленты. Скорость вращения головки 100 - 1000 об/мин, плавно регулируется посредством педали, скорость протяжки изделия 0-70 мм/оборот.

По всем вопросам относительно приобретения оборудования для бандажирования жгутов лентой ЛЭТСАР обращайтесь в Службу оборудования обработки кабеля ООО «Совтест АТЕ» (по e-mail: info@sovtest.ru или по тел.: (4712) 54-54-17, доб. 795).

Видео работы машины KTR10 с лентой ЛЭТСАР можно посмотреть здесь.
