Оптическая инспекция высоких компонентов, монтируемых в отверстия

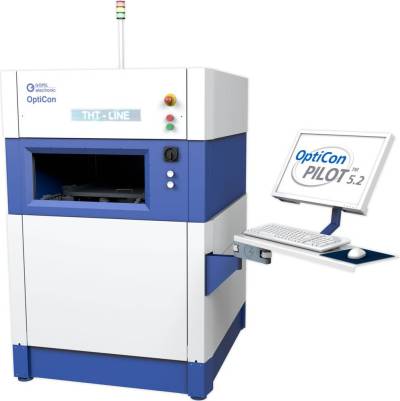

Изображение с сайта www.goepel.com

Система автоматической оптической инспекции THT-Line от компании GOEPEL electronic обладает зазором, равным 130 мм, что позволяет выполнять инспекцию монтируемых в отверстия компонентов, чья высота доходит до 100 мм.

Такие высокие компоненты часто используются в изделиях силовой электроники, которые характеризуются применением высоких радиаторов, трансформаторов и прочих компонентов. Система АОИ THT-Line позволяет, в частности, проверить наличие, полярность и точность расположения таких компонентов. Размещение правильного компонента может контролироваться при помощи оптического распознавания символов и цветных колец на резисторах.

На платформе THT-Line можно разместить до двух независимо работающих модулей АОИ. Типичная конфигурация проедусматривает, что верхний модуль проверяет компоненты перед пайкой волной, а нижний инспекцтирует паяные соединения после пайки. Таким образом, одна система АОИ осуществляет инспекцию и компонентов, и паяных соединений. Возможны и другие конфигурации оборудования.

Система оснащается роликовым конвейером для плат в держателях, для плат без держателей возможно опциональное оснащение оборудования ленточным конвейером.

По материалам www.goepel.com.
