Надежная 3D-верификация дефектов

Изображение с сайта www.goepel.com

С новым программным обеспечением PILOT Verify от компании GOEPEL electronic верификацию и классификацию дефектов, найденных системой АОИ, стало возможно выполнять с применением реалистичного 3D-изображения.

В дополнение к представлению реальной картины дефектов в ортогональной или косой проекции с указанием их местоположения, оператор теперь снабжается интерактивным трехмерным представлением выявленного дефекта. Доступны функции перемещения, поворота и масштабирования дефектного компонента в реалистичном отображении.

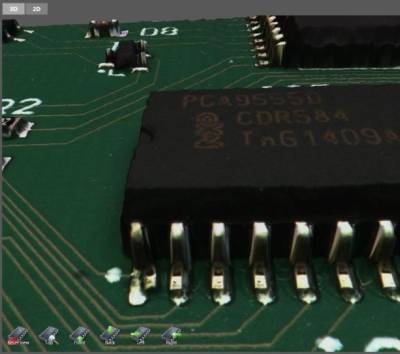

Микросхема с изогнутым выводом

Кроме того, функция PILOT Connect дает возможность отображать в ПО станции верификации дефектов также данные и картины дефектов, полученные из других систем контроля (например, контроля паяльной пасты, рентгеновского контроля).

3D-изображение дефекта на станции верификации возможно при оснащении системы АОИ модулем датчиков 3D•EyeZ, в котором с помощью процесса сканирования измеряются высоты, положение и наличие компонентов, а также копланарность элементов. Благодаря ортогональным и телецентрическим проекциям и направлению обзора становится возможным, по словам производителя, даже производить точные измерения в отверстиях и внутри зазоров между тесно размещенными компонентами.

Модуль 3D•EyeZ может интегрироваться как во встраиваемые в линию (например, Vario Line), так и в отдельно стоящие (например, Basic Line) системы АОИ.

По материалам www.goepel.com.
