Новое оборудование и материалы

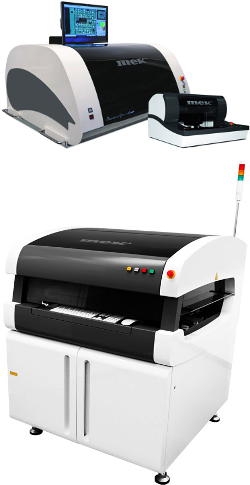

Система автоматической оптической инспекции PowerSpector GTAz от компании MEK

Изображения с сайта www.sovtest.ru

Уже на протяжении более 20 лет специалисты японской компании MEK разрабатывают и совершенствуют технологии инспекции печатных плат. Непрерывная работа по созданию новых алгоритмов инспекции, библиотек компонентов и программно-аппаратного обеспечения систем позволяет оборудованию автоматической оптической инспекции, производимому фирмой MEK, отвечать современным требованиям SMT технологий.

Компания «Совтест АТЕ» представляет вашему вниманию обновленную серию оборудования АОИ PowerSpector GTAz, которая включает в себя как настольные системы, так и системы, интегрируемые в существующую производственную линию на предприятии.

В обновленной серии оборудования, помимо регулировки высоты оптической головы, реализована технология 3D-визуализации, значительно улучшены характеристики инспекционных камер. Системы АОИ PowerSpector GTAz оснащены современными быстродействующими (90 кадр/сек) камерами (1 ортогональной и 8 боковыми, расположенными под углом 450), которые позволяют получать изображения превосходного качества и не требуют карты видеозахвата.

В моделях PowerSpector GTAz в 2 раза расширено поле зрения по сравнению с системами предыдущего поколения, таким образом, на 50% сократилось время инспекции.

Все системы АОИ MEK способны обрабатывать цветные 24-битные изображения, что позволяет получать более детальную информацию о каждом пикселе для проведения более глубокого анализа образца, что в свою очередь повышает эффективность инспекции.

Помимо инспекции боковые камеры также выполняют функции классификации дефектов и ремонта. Цветные изображения с 50х кратным увеличением контролируемых областей ПП можно хранить в базе данных системы.

Контроль качества паяных соединений как SMT-, так и THT-компонентов является одним из наиболее важных видов инспекции. Наличие такой функции в системах АОИ MEK отличает их от аналогичного оборудования других производителей.

Четыре типа освещения (основная белая, боковая белая, боковая красная и DOAL) расширяют возможности контроля паяных соединений. Бестеневая многонаправленная система подсветки гарантирует качественную инспекцию паяных соединений компонентов любой формы, высоты и ориентации.

Системы АОИ PowerSpector GTAz предоставляют возможность работы программы в режиме прототипирования для проверки правильности настроек технологического оборудования перед первым запуском производственного цикла.

Эффективность работы систем автоматической оптической инспекции обычно оценивается исходя из количества ложных срабатываний. Чтобы получать максимально достоверные результаты инспекции ПП и снизить количество обнаружения ложных дефектов, специалисты MEK реализовали новые алгоритмы для выполнения спектрального анализа и построения синтетических изображений.

Контакты для получения подробной информации приводятся на сайте компании ООО «Совтест АТЕ».

Информация с сайта www.sovtest.ru
