ВЧ генератор АКИП-3417/3

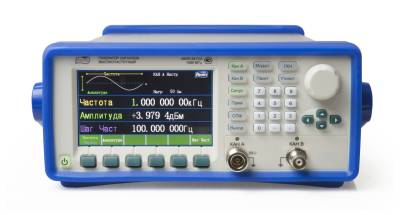

Изображение с сайта www.protehnology.ru

Под торговой маркой АКИП™ представлена новинка в линейке генераторов высокочастотных (ВЧ) сигналов АКИП-3417 – модель АКИП-3417/3 с диапазоном частот до 3000 МГц (синус).

Теперь серия ВЧ-генераторов АКИП-3417 состоит из 4-х моделей: АКИП-3417 (500 МГц), АКИП-3417/1(1000 МГц), АКИП-3417/2 (1500 МГц) и АКИП-3417/3 (3000 МГц).

Новая модель АКИП-3417/3 оснащена только ВЧ выходом, позволяющим формировать гармонический сигнал в диапазоне от 25 МГц до 3000 МГц, с выходным уровнем от -90 дБн до +13 дБн. К выходному сигналу может быть применено свипирование (качание) по частоте или амплитуде.

Краткие технические характеристики:

• только ВЧ выход – кан А
• Канал А (синус): 25 МГц…3000 МГц
• Канал B: 1 мкГц…10 МГц
• Макс. разрешение 1 мкГц
• Канал A (система ФАПЧ): синус, прямоугольник
• Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
• Макс выходной уровень (кан А/ В): -127 дБм… + 13 дБм/1 мВпик...10 Впик (50 Ом)
• Внутренний опорный генератор: ±1х10-6
• Виды модуляции (кан A): АМ, ЧМ, ЧМн, ФМн (кроме АКИП-3417)
• Виды модуляции АКИП-3417: ИМ
• Функции (кан A): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы (кроме АКИП-3417)
• Графический ЖК-дисплей с диагональю 11 см.
• Встроенный частотомер до 2,5 ГГц (только АКИП-3417)
• Интерфейсы: USB, RS-232 (опция: GPIB)

Генераторы серии АКИП-3417 могут быть рекомендованы в качестве прямых замен таких отечественных ВЧ генераторов, как Г4-151 (до 512 МГц), Г4-76А (до 1200 МГц), Г4-116 (до 400 МГц), Г4-129(до 1200 МГц), Г4-164 (до 640 МГц), Г4-176 (до 1020 МГц) и ряда других с учетом диапазона частот и функциональности. Кроме того, модель АКИП-3417/3 может быть рассмотрена как альтернативный вариант ВЧ генератора ГСВЧ-3000, снимаемого с производства.

Со сравнением ВЧ генераторов сигналов ГСВЧ–3000, АКИП-3207/1 и АКИП-3417/3 можно ознакомиться по этой ссылке.
