Тестер E4M6151L (Microcraft). Высокая производительность в бюджетном классе

Изображения с сайта www.sovtest.ru

В модель E4M6151L встроены прецизионные механизмы, позволяющие тестеру контролировать изделия с минимальным шагом 120 мкм и минимальной точкой контактирования 40 мкм с точностью +/-4 мкм. Пневматическая система фиксации печатных плат была заменена ручным механизмом. Таким образом, разработчикам компании удалось существенно снизить стоимость тестера E4M6151L, при этом сохранив его высокую производительность (6000 точек/сек) и точность позиционирования.

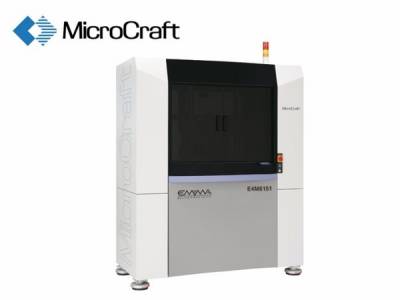

Рис. 1. Тестер E4M6151L

Как и другие модели тестеров производства фирмы Microcraft, система E4M6151L дополнительно может быть оснащена следующими опциями:

• контроль сопротивления изоляции до 100 ГОм;
• поиск скрытых (будущих) дефектов;
• точная локализация мест КЗ/обрывов с точностью до 2 мм;
• локализация высокоомных перемычек 50 – 70 ГОм;
• высоковольтные испытания до 1000 В.

Тестер E4M6151L уже в базовой конфигурации способен выполнять полноценный электроконтроль печатных плат, включая контроль металлизации переходных отверстий (проводников) в диапазоне от 400 мкОм и сопротивление изоляции до 500 МОм при напряжении 250 В.

Таким образом, по тактико-техническим характеристикам (ТТХ) тестер E4M6151L сравним с системами высокого класса других производителей, в то время как его стоимость соизмерима с ценой бюджетных решений.

Информация с сайта www.sovtest.ru.
