Уникальный томограф Nikon XT H 320 PentaSource в России

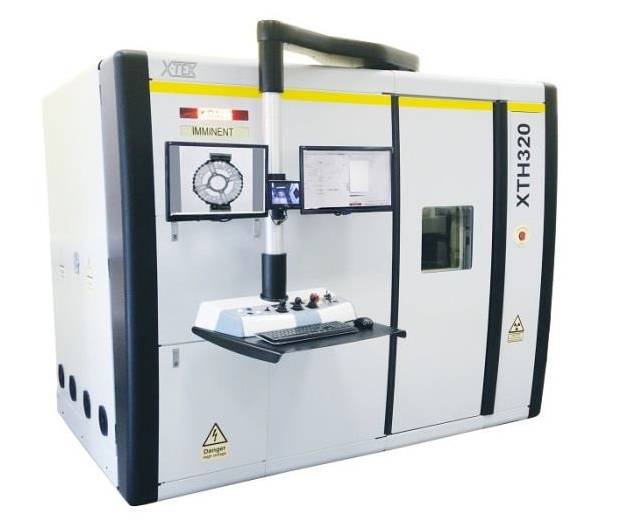

В Центре технологий неразрушающего контроля (ЦТНК) Совтест АТЕ введён в эксплуатацию уникальный промышленный томограф Nikon XT H 320 PentaSource (Пентатрубка), третий по счёту в Европе, теперь доступный и российским производителям.

Также как и стандартный томограф Nikon XT H 320, система PentaSource оснащена более мощным микрофокусным источником рентгеновского излучения, который способствует проведению точного контроля плотных промышленных объектов. Уникальность томографа Nikon XT H 320 PentaSource обусловлена наличием «пентамишени», позволяющей изменять конфигурацию рентген-трубки. По сути, томограф Nikon XT H 320 PentaSource имеет 5 разных рентген-трубок, которые используются в зависимости от сканируемого образца.

Преимущества томографа Nikon XT H 320 PentaSource:

• Универсальность: позволяет решать широкий спектр задач, подходит для различных материалов и размеров.
• Гибкость: позволяет адаптировать систему под текущую задачу: от миниатюрной микросхемы до тяжелой отливки.
• 5 в 1: позволяет использовать разные по мощности источники излучения, сохраняя бюджет предприятия и пространство в цехе.
• Рентген-трубка томографа ХТ Н 320 PentaSource имеет следующие мишени:
  • 180 кВ/10Вт - мишень на просвет
  • 225 кВ/225 Вт - ультрафокусная мишень на отражение
  • 225 кВ/450 Вт - вращающаяся мишень
  • 320 кВ/320 Вт - мишень на отражение
  • Мультиметаллическая мишень

Использование различных мишеней позволяет адаптировать размер фокального пятна для решения различных задач. 320 кВ микрофокусный источник излучения используется для проникновения через более крупные или плотные образцы.

Томограф XT H XT H 320 обладает широким входным пространством и сверхмощным точным 5-осевым манипулятором, который позволяет удерживать большие образцы, весом до 100 кг. Для выполнения КТ доступна область образца размером 300х300 мм. Высокие образцы, в т. ч. превышающие 300 мм, могут быть отсканированы с помощью опции X.Tend за один раз и без «швов». Максимальный размер образца для рентгеноскопии – 1400х900 мм.

Промышленная компьютерная томография особенно важна для контроля сложных узлов и сборок, которые включают в себя пластик, металл, электронные компоненты и их совокупность.

Применение компьютерной томографии позволяет:

• Выполнить проверку сборки сложных механизмов
• Выполнить измерения внутренних структур
• Сравнить соответствие детали данным САПР
• Выполнить анализ внутренних структур образца на наличие дефектов (пор, трещин, включений, пустот), в том числе визуализировать их
• Выполнить анализ биологических структур
• Выполнить анализ отказов и обнаружить неисправности механизмов
• Выполнить реверс инжиниринг механических деталей и печатных плат.

Промышленная томография на сегодняшний день является одним из самых доступных, быстрых и надёжных способов получения данных о внутренних структурах изделия. Современные технологии компьютерной томографии позволяют визуализировать то, что никогда не было доступно для промышленности: точные данные о внутренних дефектах и геометрии.

Промышленная компьютерная томография охватывает широкий спектр областей, таких как: авиация, автомобильная промышленность, металлургия, композитные материалы, аддитивные технологии, медицина, электроника, а также геология и археология.

Информация с сайта www.sovtest.ru.
