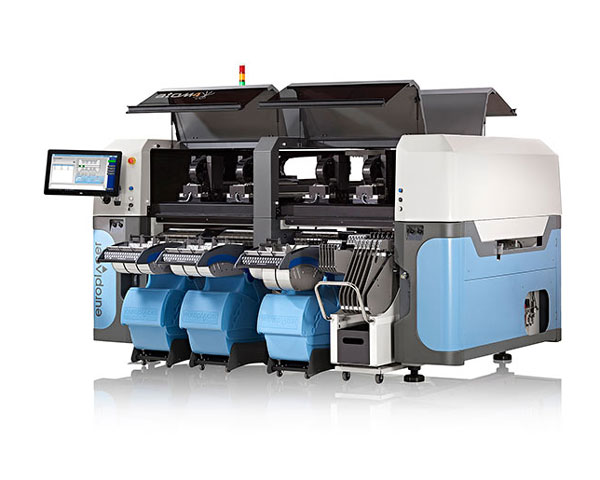

Новая серия высокоскоростных установщиков компонентов Europlacer Atom

Компания Europlacer представила новую высокоскоростную, супер-гибкую платформу для автоматической установки компонентов. Для показа новой серии оборудования под названием Atom, известный производитель автоматических установщиков SMD, использовал свой стенд на выставке Productronica 2017.

Результатом пяти лет разработки, стала новая платформа Atom, которая сочетает в себе высокую производительность, возможность работы со всей компонентной базой без ограничений и точность установки. Atom - это новый флагман Europlacer, обладающий выдающимися техническими параметрами, но сохраняющий совместимость с предыдущими продуктами Europlacer.

Инновационная техническая разработка – установочная головка Pulsar, обеспечивает высочайшую производительность и точность установщиков компонентов новой серии. Каждая головка имеет восемь захватов – идентичных тем, что применяются в других платформах Europlacer. Диапазон устанавливаемых компонентов включает в себя как миниатюрные чип-компоненты 01005, так и компоненты размером 13×13 мм. Новая машина Atom 3 оснащается двумя установочными головки Pulsar и одной обновленной версией роторной головки Tornado с 8-ю или 12-ю захватами. Каждая головка устанавливается на независимый линейный привод перемещения. Такое конструктивное решение позволяет обеспечить наилучшее сочетание скоростных параметров с абсолютной гибкостью Europlacer. Таким образом максимальный размер компонента составляет 100×100 мм, а вес может достигать 300 грамм. Производительность автомата Atom 3 в таком оснащении может достигать 65 000 компонентов в час.

Максимальная производительность оборудования Europlacer может быть получена с помощью машины Atom 4. Модели Atom 4 оснащаются четырьмя независимыми приводами-порталами, каждый из которых оснащён высокоскоростной головкой Pulsar. Atom 4 обеспечивает максимальную производительность до 104 000 компонентов/ час без уменьшения точности и повторяемости установки.

Установщики компонентов поверхностного монтажа серии Atom оснащаются новыми надежными X-Y порталами, основанными на применении современных магнитных двигателей с линейными энкодерами для точного позиционирования. Для того чтобы достичь максимальной точности при высоких скоростях и ускорениях применяются синхронизированные пары линейных двигателей на x-оси.

Так же, как и на модели iineo+, доступна возможность одновременной загрузки 264-х питателей для ленты шириной 8-мм. Добавление съемного автоматического модуля подачи поддонов с микросхемами, уменьшает количество питателей всего на одну зону.

Платформа Atom также является первой для внедрения запатентованного конвейера компании, без использования фиксированного положения собираемой платы. Вместо этого, программное обеспечение автоматически определяет наилучшее положение печатной платы, рассчитывая оптимальное значение передвижения установочной головы для достижения максимальной скорости установки и производительности.

«Мы считаем, что наша новая платформа Atom - изменяет правила игры для заказчиков Europlacer и индустрии поверхностного монтажа в целом», - говорит Энди Джонс, Менеджер по развитию бизнеса Europlacer. «Теперь нет необходимости в поиске компромисса между стабильно высокой скоростью установки, гибкостью и точностью монтажа. Владельцы Atom могут получать и то, и другое – они могут воспользоваться преимуществами скорости установки компонентов и мульти-функциональности, применяя один только установщик. И благодаря нашей знаменитой совместимости систем подачи компонентов, наши заказчики могут использовать машины Atom совместно со всеми другими платформами Europlacer применяя один и тот же парк питателей на всех установках.»

Информация с сайта tecnew.ru
