Новое оборудование и материалы

Компания Fine Line Stencil представляет рамки для трафаретов, занимающие меньше места

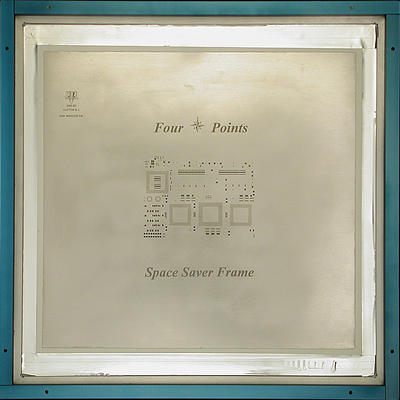

Фото с сайта www.smtstencilsupply.com

Компания Fine Line Stencil, подразделение FCT Assembly, специализирующаяся на производстве изделий для трафаретной печати, представляет рамки для трафаретов Space Saver Frame.

Эти рамки требуют меньше места для хранения, обеспечивая при этом выполнение традиционных процессов нанесения материалов трафаретной печатью. Кроме того, рамки занимают меньше места и при выполнении наиболее передовых процессов, применяющихся в промышленности.

Изделие состоит из двух частей. Первая часть – «адаптер», имеющий размеры 29 x 29 x 1" (736,6 х 736,6 х 25,4 мм) и необходимый для работы на определенной установке трафаретной печати. Вторая часть – собственно, рамка Space Saver Frame, имеющая размеры 29 x 29 x 0,5" (736,6 х 736,6 х 12,7 мм). Конструкция этой рамки обеспечивает натяжение с помощью полиэстеровой сетки, обеспечивая гибкую основу для крепления трафарета из нержавеющей стали.

Рамки устанавливаются на адаптер с использованием штырей, которые несъемно закреплены на адаптере. Втулки, запрессованные в рамку, улавливают штыри и предотвращают возможность сдвига при установке в оборудование трафаретной печати. Такая конструкция позволяет уменьшить требуемое пространство для хранения рамки по высоте с 1½"(38,1 мм) до всего лишь ½" (12,7 мм).

Три трафарета на рамке смогут уместиться в том же пространстве, которое занимает одна традиционная рамка, что позволит избежать трудностей, связанных с транспортировкой незакрепленных трафаретов, приводящей к их повреждению или появлению отпечатков пальцев при монтаже на безрамочное оборудование. Наконец, благодаря жесткости рамки Space Saver Frame, практически отсутствует возможность повреждения трафарета в процессе его очистки. Компания Fine Line Stencil предлагает рамки Space Saver Frame для замены стандартных полых рамок размером 29 x 29 x 1,5" (736,6 х 736,6 х 38,1 мм). Также имеются исполнения 20 x 20" (512 х 512 мм) и Fuji 4000.

Информация с сайта emsnow.com
