Новая тепловая фотокамера для микроскопических исследований компании OptoTherm, Inc.

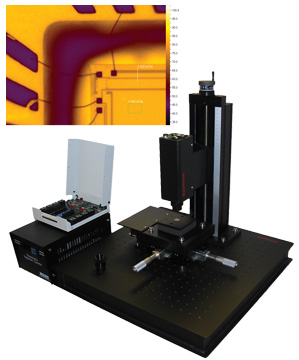

Фото с сайта www.optotherm.com

Последняя версия системы Micro для теплового получения изображений состоит из новой тепловой камеры с повышенной чувствительностью, 16-тибитного цифрового интерфейса для подключения камеры и микроскопических линз новой конструкции, имеющих пространственное разрешение 20 мкм.
Система используется для поиска мест короткого замыкания и дефектов полупроводниковых приборов и плат малых размеров. Также система может измерять температуру перехода полупроводникового прибора, определять дефекты разварки кристалла и измерять тепловое сопротивление кристалла в корпусе.
Система Micro содержит несколько важных аппаратных компонентов, необходимых при исследовании и поиске неисправностей в полупроводниковых приборах. Стол, на котором установлена оптическая система, представляет собой жесткое защищенное от вибрации основание, на котором могут проводиться точные измерения. Фокусировка прецизионной камеры осуществляется вертикальным перемещением столика. Интересующая область может быть быстро и точно установлена в область обзора камеры передвижением столика по осям X и Y. Термический столик позволяет как нагревать, так и охлаждать образец для точной регулировки температуры, что позволяет находить замыкания в цепях и компенсировать разброс излучения.

Информация с сайта www.smtnet.comсайта www.smtnet.com
