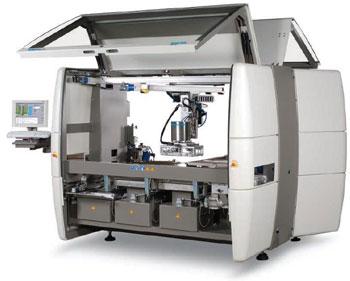

Новая функциональная особенность машин для селективной пайки MySelective 6748 компании Vitronics Soltec

Любое искривление плоскости ПП или искажение ее формы существенно влияет на точность и повторяемость результатов селективной пайки. Различное расстояние между плоскостью ПП и волной припоя могут привести к нестабильности результатов и образованию дефектов пайки.

Изображения с сайта www.sovtest.ru

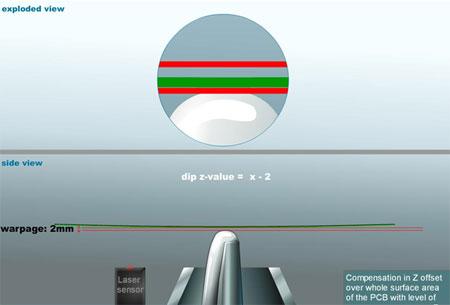

Теперь компания Vitronics Soltec предлагает в своих машинах для селективной пайки MySelective 6748 новую дополнительную функцию – компенсацию кривизны ПП. Эта функция гарантирует, что все точки, которые должны быть спаяны на ПП, во время пайки будут находиться на одинаковой высоте над волной припоя, даже если ПП будет иметь небольшую кривизну. Лазерный бесконтактный датчик измеряет до начала пайки расстояние между ПП и волной припоя. Измерение проводится в нескольких контрольных точках на нижней стороне ПП, когда плата уже закреплена в держателе «gripper». Оператор назначает «контрольные» точки на ПП, по которым датчик проводит измерение и определяет форму ПП и ее искривление. По полученным данным система управления пересчитывает величину смещения по оси Z для каждой точки пайки, гарантируя, что пайка всех точек будет выполняться с оптимальной высотой над волной припоя независимо от фактической кривизны платы.

В настоящее время линейка машин для селективной пайки фирмы Vitronics Soltec представлена моделями:

• MySelective 6745 – гибкая селективная волна , для многономенклатурного производства малых серий;
• MySelective 6747 – высокопроизводительная мультиволна, для средне- и крупносерийного производства;
• MySelective 6748 – универсальная гибкая селективная и мультиволна, для средне и крупносерийного производства.

Информация с сайта www.sovtest.ru
