Новое оборудование и материалы

ООО “Совтест АТЕ” представляет новинки 2009 г., производства компании TWS Automation

Фото с сайта www.sovtest.ru

Компания ООО “Совтест АТЕ” рада представить новые модели 2009 г. производства TWS Automation:

• Quadra Laser mono для автоматической установки поверхностно-монтируемых компонентов
• SR-3100 автоматический трафаретный принтер.

Компания TWS Automation разработала облегченный, экономически выгодный, уже хорошо известный автомат Quadra Laser mono с одной установочной головкой и автоматическим дозатором паяльной пасты. Это сочетание позволяет выполнять две операции одной машиной: наносить пасту и устанавливать компоненты поверх монтажа, что особенно актуально в условиях мелкосерийного и многономенклатурного производства. Quadra Laser mono имеет одну установочную головку, которая устанавливает до 2800 компонентов в час. Рабочие программы установки и дозирования создаются с помощью видеосистемы для программирования методом обучения, а также с использованием программного обеспечения для обработки CAD-файлов поставляемым в базовом комплекте. ПО автомата логично и доступно, что позволяет легко и быстро создавать программы установки компонентов.

В Quadra Laser mono применяется два типа центрирования компонентов: лазерное центрирование «на лету» и видеоцентрирование. Это дает широкие возможности для центрирования большого диапазона корпусов от чипов 0402 до микросхем размером 36х36 мм с шагом выводов 0,5 мм, в том числе и BGA. Коррекция реперных знаков и смена насадок происходит автоматически.

На автомате может быть одновременно размещено до 120 интеллектуальных ленточных питателей, которые устанавливаются по всем 4-м сторонам машины. Ленточные и пенальные питатели располагаются в базах (блоках), что позволяет быстро менять комплект питателей и перенастраивать автомат для работы с новым изделием. Питатели совместимы со всеми автоматами модельного ряда Quadra.

Автоматы серии Quadra прекрасно себя зарекомендовали на предприятиях России, Беларуси и Украины, как гибкие и универсальные машины, не требующие больших затрат на эксплуатацию и обслуживание.

Технические характеристики

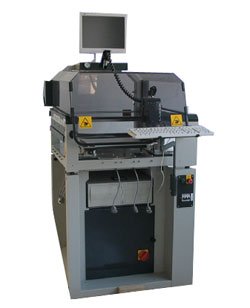

Автомат трафаретной печати SR-3100 расширяет существующий модельный ряд трафаретных принтеров серии SR и позволяет максимально автоматизировать процесс нанесения паяльной пасты, тем самым обеспечивает высокое качество и повторяемость процесса. SR 3100 является недорогой, неконвейерной системой с боковой загрузкой платы, осуществляемой оператором. Инновационные разработки, позволяют быстро и легко загружать/выгружать платы на скользящих платформах с двух сторон автомата. SR-3100 оснащен блоком с двумя металлическими ракелями с возможностью независимой регулировки для обеспечения печати в двух направлениях.

Управление рабочими процессами, такими как: совмещение трафарета и платы, скорость вертикального перемещения стола, скорость движения ракелей, давление ракелей и др. осуществляется через компьютер с операционным программным обеспечением LINUX, а автоматическая видеосистема совмещения обеспечивает высокую точность и повторяемость процесса трафаретной печати с выводом изображения на LCD-монитор.

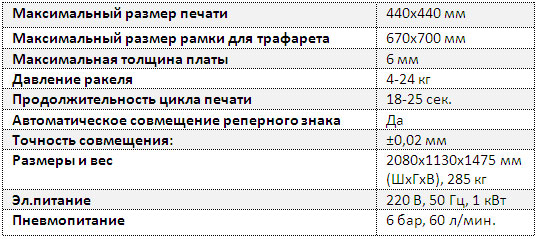

Технические характеристики

Информация с сайта www.sovtest.ru.
