Новости технологии

Технология NForcer компании Philips значительно усовершенствует работу прецизионных линейных двигателей

Даллас, Техас, США

Фото с сайта www.apptech.philips.com

Исследователи из компании Philips Applied Technologies разработали инновационный метод, который позволяет стандартным линейным двигателям обеспечивать одновременное перемещение по двум осям вместо одной. В оборудовании, подобном монтажным автоматам для сборки электронных изделий, запатентованная технология NForcer компании Philips позволит конструкторам сократить количество требуемых двигателей и управляющих электронных блоков, а также упростить механическую часть конструкции в целом. Результатом этого будет существенное сокращение стоимости оборудования. Благодаря снижению массы движущихся узлов, конструкторы также смогут добиться более высоких скоростей и ускорений.

Эта новая технология даст возможность горизонтально установленным линейным двигателям осуществлять как подъем, так и поперечное движение, обеспечивая требуемое в работе монтажного оборудования двухосевое перемещение с помощью одного двигателя. Технология NForcer также позволит выпускать прецизионные платформы на магнитной подвеске с шестью осями управляемого перемещения (смещения и наклоны по трем осям) с использованием обычных линейных двигателей.

«Достоинство этой инновационной технологии управления линейными двигателями заключается в том, что она абсолютно не требует никакого изменения существующих компонентов двигателей, - говорит д-р Джорджо Ангелис (Dr. Georgo Angelis), старший научный сотрудник компании Philips Applied Technologies. – Все, что вам нужно – это слегка изменить размещение компонентов и осуществлять интеллектуальное управление ими».

Принципы функционирования

Не содержащие железа многофазные линейные двигатели работают по принципу, согласно которому проводник с током, помещенный в магнитное поле, испытывает действие силы, перпендикулярной направлению протекания тока и направлению магнитного поля (сила Лоренца). Данная сила вызывает движение. В традиционном линейном двигателе токоведущие проводники располагаются в виде катушек, у которых только вертикальная поверхность располагается в магнитном поле. В результате двигатель обеспечивает только поперечное движение. Чтобы добиться двухкоординатного перемещения от одного двигателя, разработчики из компании Philips Applied Technologies так сдвинули расположение катушек по отношению к магнитной дорожке, что нижняя горизонтальная секция катушек также попала в магнитное поле, генерирующее силу и, как следствие, осуществляющее перемещение в вертикальном направлении.

Так как технология NForcer компании Philips может быть использована для осуществления магнитного подвеса, она позволит производить полностью плавающие, не нуждающиеся в опоре платформы, которые, в отличие от решений на воздушной подушке, могут применяться и в вакууме. Такие платформы с большим ходом по оси X, малыми ходами по осям Y и Z, поворотом и наклоном на несколько тысячных долей радиана могут быть выполнены на основе всего лишь четырех горизонтальных магнитных дорожек (статоров) и шести силовых модулей с катушками (роторов).

Разработка технологии NForcer компанией Philips Applied Technologies явилась результатом богатого опыта компании в области создания передовых электронно-механических решений для промышленности, от сервоприводов CD-ROM'ов до производства полупроводниковых кристаллов.

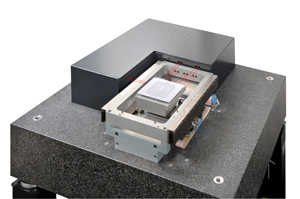

Компания Philips Applied Technologies демонстрирует технологию NForcer на ежегодной конференции Американского общества прецизионного машиностроения ASPE (American Society for Precision Engineering), которая проходит 14 – 19 октября в Далласе (Техас, США). Эта демонстрация включает в себя показ однодорожечного монтажного устройства с роликовой направляющей, 20-см горизонтальным и 3-см вертикальным перемещением, осуществляемым с помощью одного двигателя, а также платформы на магнитном подвесе с шестью степенями свободы и нанометровой точностью позиционирования. Оба демонстрируемых образца сделаны с применением стандартных, имеющихся в продаже компонентов двигателей.

За более подробной информацией обращайтесь по адресу:
Philips Applied Technologies
Joost Maltha
Tel.: +31 (0) 40 27 48882
E-mail: joost.maltha@philips.com
www.apptech.philips.com

Информация с сайтов www.circuitnet.com, www.apptech.philips.com.
