Новое оборудование и материалы

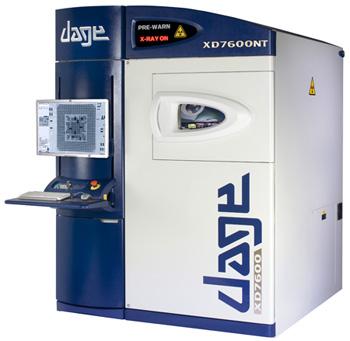

XD7600NT100 – рентгеновская система с разрешением 100 нм

Фото с сайта www.sovtest.ru

По сообщению компании «Совтест АТЕ», по состоянию на 2009 г. выпускаемая английской фирмой DAGE система XD7600NT100 является самой передовой рентгеноскопической системой на рынке.

Главная особенность Dage XD7600NT100 – высочайшее разрешение. С ее помощью возможно распознавание объектов до 100 нм. В машине применена уникальная трубка Dage NT100 мощностью 10 Вт собственной разработки. Система обеспечивает «живое»  16-битное 2-мегапиксельное изображение с частотой 30 кадров в секунду на 24” мониторе, в полный размер. Второй 20” монитор - для удобства навигации. Получить такие характеристики можно только с системой Dage. Новая система сохранила привычный дружественный интерфейс и всё лучшее, что было в предыдущих моделях.

Для удовлетворения текущих и будущих потребностей электронной промышленности Dage постоянно работает над улучшением всех характеристик рентгеноскопических систем ради достижения наивысшего качества X-RAY изображения. Первый серьёзный результат - разработка инженерами Dage XiDAT 2.0 (цифровой системы обработки рентгеновского изображения). В настоящее время XiDAT 2.0 является эталоном цифровых систем обработки изображения для рентгеновских систем. Более 65 000 оттенков серого для 2-мегапиксельного рентгеновского изображения стало сенсаций в свое время.

Следующий революционный шаг – разработка принципиально новых рентгеновских трубок, выполненных по технологии NT (New Technology). Ранее трубки разделяли на открытый и закрытый типы. За это время было написано множество статей, звучали доводы «за» и «против» каждого типа, их сравнивали, об их достоинствах спорили, улучшали и внедряли. Однако, только компания Dage разработала трубку, которая впитала в себя положительные характеристики одного и другого типа. Будущее за трубками ”Sealed-transmissive” - запаянными и работающими на просвет (аналогично открытой трубке). Это их особенность. Достоинство – великолепное разрешение при высоком увеличении и гарантированные фирмой многие тысячи рабочих часов. Работает хорошо известный принцип - «установил и забыл». У данной технологии самая низкая стоимость владения. Именно так зарекомендовали себя за 4 года применения в рентгеноскопических системах Dage трубки выполненные по технологии ”Sealed-transmissive”.

Рентгеновские машины Dage NT показывают неизменно отличные результаты на действующих производствах. Использование машин Dage в особенности востребовано в тех случаях, когда к результатам инспекции предъявляются повышенные требования: при контроле медной разварки, малых выводов на кристалле, многослойных ПП и т.д. Все без исключения рентгеноскопические машины фирмы Dage поддерживают опцию компьютерной томографии.

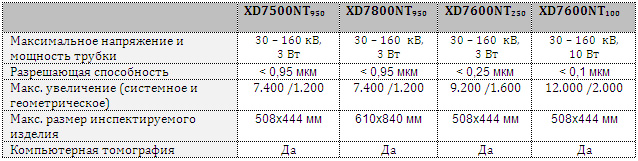

Ниже представлена таблица кратких технических характеристик выпускаемых английской фирмой Dage рентгеноскопических машин.

По информации с сайта www.sovtest.ru
