Новое оборудование для электрического тестирования от компании Digitaltest GmbH

Штутензее, Германия

Фото с сайта www.circuitnet.com

На выставке Productronica этого года компания Digitaltest GmbH представит полную линейку своего оборудования и программного обеспечения в области электрического тестирования для производителей электроники. Основными экспонатами стенда компании, каждый из которых обладает новыми функциями и особенностями, станут инновационные системы и решения для электрического тестирования: Condor Flying Probe, Lambda, MTS30 FCT и их программное обеспечение.

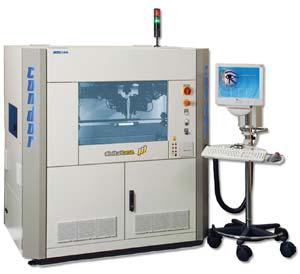

Система электрического тестирования с летающими пробниками Condor 500 Flying Probe System II с фронтальной загрузкой

Компания Digitaltest покажет второе поколение системы Flying Probe Condor 500 – свое последнее добавление к линейке решений в области электрического тестирования.

Система Condor 500 на 30% быстрее своих предшественников благодаря применению технологии приводов с линейными двигателями, обеспечивающих высокую скорость и точность в приложениях с малым шагом контактных площадок. Чтобы устранить повреждения, вызываемые традиционной технологией тестовых пробников, в особенности на сложных платах с высокой плотностью компоновки, компания Digitaltest внедрила в модель Condor 500 свою технологию «мягкого касания» (‘Soft Landing’).

В модели также применена новая разработка – челночная концепция загрузки/выгрузки с удобной фронтальной загрузкой

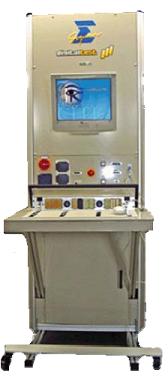

Система внутрисхемного тестирования MTS Lambda

По заверениям производителя, новая концепция Lambda в состоянии удвоить производительность операции тестирования благодаря двум работающим параллельно тестовым головкам.

Эта система разработана компанией Digitaltest для того, чтобы обеспечить основные характеристики, наличия которых требует современная процедура тестирования на производстве – гибкость, широких охват возможных неисправностей и легкость программирования. Гибкость модели MTS 300 Lambda обеспечивается широким набором тестовых методов в сочетании с модульной конструкцией, которая позволяет оптимально сконфигурировать систему под конкретные задачи без ограничения возможностей последующей модернизации. Будущие изменения индивидуальных тестовых методов, а также конфигурации тестовых пробников могут быть легко воспроизведены с помощью системы MTS 300 Lambda. В диапазон методик тестирования входят возможности аналогового и цифрового внутрисхемного тестирования, безвекторного тестирования, функционального контроля, периферийного сканирования (опционально) и внутрисхемного программирования. По данным разработчика, система также является одной из самых быстрых моделей на рынке – возможности проведения 1000 измерений/с хорошо подходят для больших объемов производства.

Благодаря своей немультиплексной структуре, семейство систем MTS способно эмулировать существующие тестовые программы и приспособления от платформ других производителей, например, Aeroflex (Marconi), GenRad(7x и 8x), Teradyne (серия 18xx), Agilent (HP3070) и Rohde & Schwarz. Эта возможность обмена программами и оснасткой с системами других производителей делает платформу MTS «нейтральной», что помогает сохранить время и средства. Тестер будет демонстрироваться с новым конвертером, который облегчает трансляцию любых данных из систем предшествующих поколений. Это особенно важно для заказчиков, которые все еще пользуются автоматизированным тестовым оборудованием, разработанным в 1970-80-е г.г., и теперь сталкиваются с проблемой снятия с производства запасных частей и отсутствием сервисного обслуживания своих устаревших моделей.

Новая 19” тестовая стойка MTS30/специальное пользовательское оснащение

Дополнительно к модулям функционального тестирования MTS, система также предлагает выбор расширений с интерфейсом IEE или PXI. Расположение интерфейсного блока может настраиваться по высоте; предлагаются ICT, FCT, высокомощные, оптические и пневматические входы/выходы. Любые специальные инструменты и оснастка доступны для изготовления на заказ.

Обновление программного обеспечения

Компания Digitaltest выпускает новую версию ПО без Visual Basic. Благодаря новому графическому формату и табличному представлению данных, оно обеспечивает легкое программирование, быструю работу с тестовой программой и простую навигацию. Этот четко структурированный GUI позволяет при использовании системы обойтись меньшим опытом работы с тестовым ПО. Благодаря множеству видов представления данных как отдельный оператор, так и целый компонент и группа компонентов могут быть отлажены совместно.

Более подробная информация – на сайте производителя, компании Digitaltest GmbH: www.digitaltest.net.
