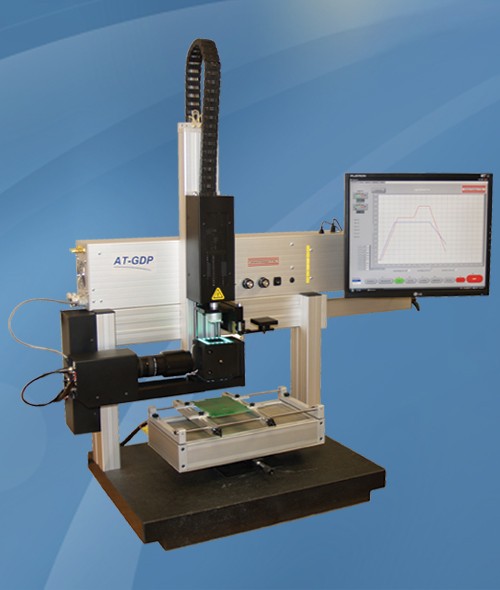

Компания Advanced Techniques представляет ремонтную систему AT-GDP для сборок с BGA-компонентами

Фото с сайта www.atco-us.com

Ремонтная система AT-GDP предназначена для  полуавтоматического демонтажа и установки BGA-компонентов, а также CSP, QFN, flip chip и прочих поверхностно монтируемых компонентов в рамках традиционной и бессвинцовой технологий. Заявленная точность установки компонентов составляет 5 мкм. Оптика с разделением изображений позволяет одновременно видеть нижнюю поверхность компонента и посадочное место на плате. Также система позволяет осуществлять обзор диагональных углов при высоком разрешении для точного совмещения больших корпусов. Как утверждает производитель, отсутствие в оптике зеркал гарантирует отчетливость и качество изображения. Программное обеспечение системы содержит базу данных предустановленных профилей, которая может изменяться пользователем. Программные установки могут изменяться в процессе выполнения пайки по профилю. Программно управляется пайка с применением верхнего нагревателя с принудительной конвекцией в азотной атмосфере, а также большое по пощади кварцевое устройство предварительного ИК-нагрева.

Более подробная информация – на сайте производителя, компании Advanced Techniques US Inc.: www.atco-us.com.

Информация с сайта circuitsassembly.com.
