Компания LPKF представляет систему прямого лазерного формирования рисунка Fusion3D

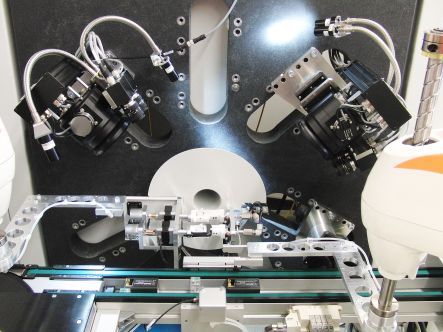

Фото с сайта www.lpkf.com

На прошедшей в Мюнхене выставке Productronica 2009 компания LPKF представила новую лазерную систему для микрообработки трехмерных носителей электрических схем, существенно сокращающую время обработки и затраты в пересчете на одно изделие.

Разработчики современной электроники должны совмещать все большее число функций в условиях ограниченного пространства. Трехмерные носители электрических схем решают эту проблему, объединяя механические и электронные функции в одном компоненте. Запатентованный компанией LPKF процесс прямого лазерного формирования рисунка LDS® (Laser Direct Structuring) отличается, по словам разработчика, отличается исключительной гибкостью, точностью и эффективностью.

Компонент изготавливается из активированного с помощью процесса LDS термопластика с помощью литья под давлением за 1 впрыск. Затем с помощью лазера на компоненте формируется рисунок топологии схемы. Металлизация этих структур производится методом химического восстановления. После окончания процесса трехмерные носители электрических схем могут поступать на сборку.

Новейшая разработка компании LPKF, система Fusion3D, направлена на повышение производительности и снижение затрат в пересчете на одно изделие. На стабильном и прецизионно изготовленном граничном основании может размещаться до четырех лазерных источников в семи различных позициях, так что любой LDS-компонент может быть изготовлен без необходимости дополнительного позиционирования. Время структурирования снижено на 75%.

«В чувствительной к затратам времени и средств отрасли производства антенн метод LDS также значительно сокращает начальные затраты и предоставляет драгоценное время на этапе разработки и запуска в производство. Модель LPKF Fusion3D предназначена для работы в условиях массового производства с целью заменить негибкие, основанные на применении инструментальной оснастки методы производства, такие, как литьё со вставкой или двухкомпонентное литьё под давлением», – отметил стратегическую область применения новой системы вице-президент компании LPKF Нильс Хайнингер (Nils Heininger).

Информация с сайта www.lpkf.com.
