Компания Viscom представляет новые программные измерительные средства для проведения инспекции проволочных соединений

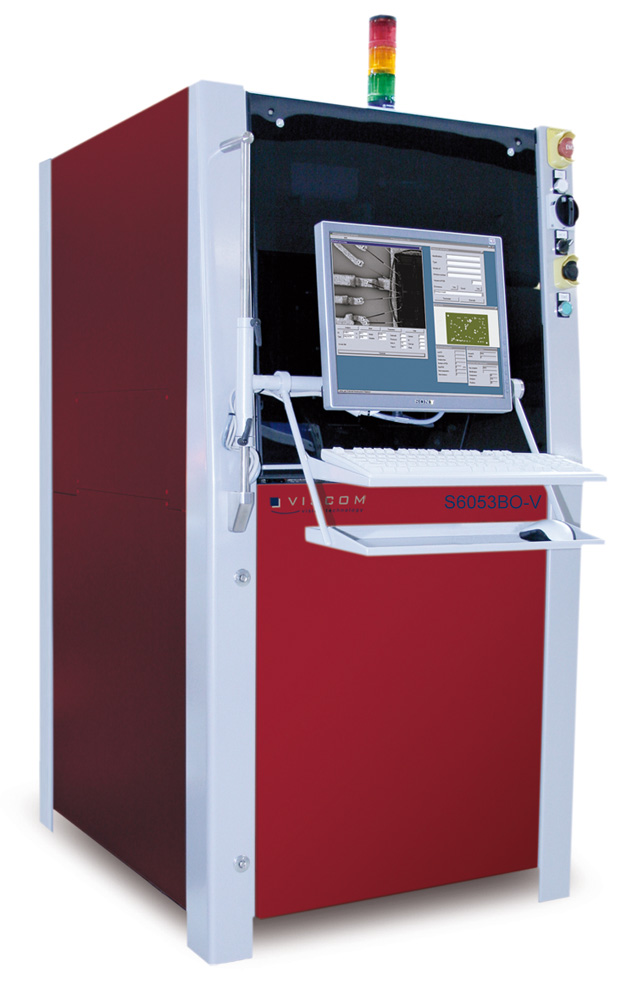

Фото с сайта www.viscom.com

Компания Viscom, один из ведущих производителей систем инспекции проволочных соединений, представляет новые программные измерительные средства для модуля камеры сверхвысокого разрешения VHR (very high resolution), позволяющие проводить точные измерения размеров шариков и клинов. С помощью этой технологии можно измерять тонкопроволочный золотой клин размером 25 мкм со среднеквадратическим отклонением 1 мкм. Помимо измерения количественных характеристик проволочных соединений, также в рамках производственного процесса может быть выполнена статистическая оценка шариков и клинов, а также анализ тенденции изменения критических геометрических размеров.

Компания Viscom комплектует свои системы инспекции всеобъемлющим набором алгоритмов для записи значений геометрических параметров в процессе проведения инспекции проволочных соединений. Для соединений, выполненных золотыми шариками с диаметром менее 25 мкм, очевидное улучшение определения геометрических параметров достигается с помощью специальной подсветки модуля VHR Viscom. Преимущества системы Viscom обусловлены ее высокой точностью. Разрешение модуля VHR, составляющее около 3 мкм/пиксель, обеспечивает значение среднеквадратического отклонения в ширине измеряемого клина на уровне 1 мкм.

Для пользователя это означает, что может быть обнаружено любое изменение в техпроцессе создания проволочных соединений, а негативная тенденция – незамедлительно скорректирована, что обеспечивает упреждающий рост качества выпускаемой продукции. С помощью этого метода компания Viscom также удовлетворяет жестким требованиям автомобильной отрасли по максимальному допуску на ширину, составляющему несколько микрон при 3σ.

При осуществлении проверки геометрических параметров с помощью этого нового программного средства преимущества ощущают не только производители крупных, но также мелких и средних объемов выпускаемой продукции в таких отраслях электроники, как аэрокосмическая, авиационная или медицинская.

Данные средства проведения измерений доступны для всех систем инспекции проволочных соединений от компании Viscom. С помощью средства статистического управления процессом VPC данные измерений могут быть выдаваться по первому требованию при установленном пределе вмешательства.

Информация с сайта www.viscom.com.
