Компания Mechatronika выпустила новые автоматы установки компонентов

Фото предоставлены компанией ООО «ЛионТех»

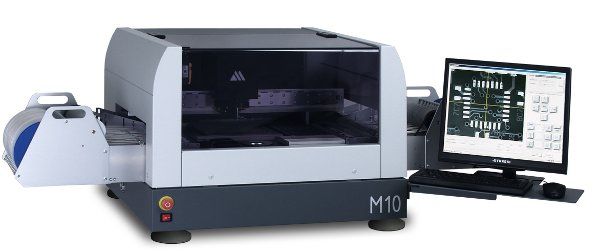

Компания Mechatronika выпустила новые бюджетные автоматы установки компонентов поверхностного монтажа М10 и М70. Данные установщики предназначены для мелкосерийного и лабораторного производства, позволяют устанавливать компоненты от 0201 до 30х30 мм.

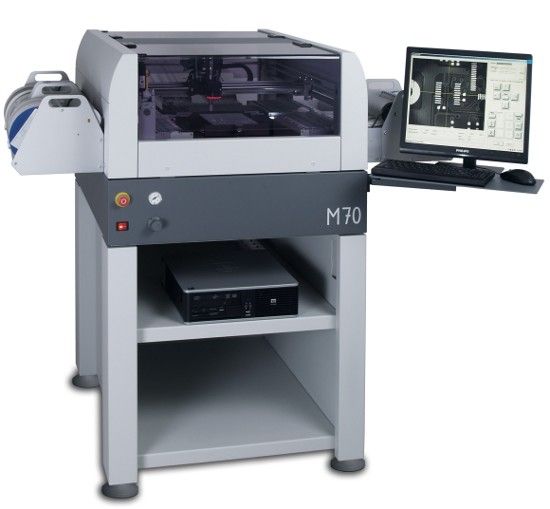

Автомат M70 – хорошее решение для производственных участков с малой площадью и небольшими объемами выпуска продукции благодаря легкому программированию, идеальному соотношению цены, качества и производительности.

Производительность автоматов:

М10 1000 – 1200 комп./час

М70 1600 – 2000 комп./час

Автоматы снабжены камерами для считывания реперных знаков с платы и визуального обучения при программировании новой продукции. Система сочетает в себе высокую точность и высококачественное распознавание, благодаря удобному ПО. Данные можно вводить вручную в режиме «TEACH-IN» или конвертировать из CAD-файла.

Основные достоинства

• Высокая точность установки в своем классе
• Надежная конструкция питателей
• Быстрая переналадка
• Минимальное техническое обслуживание
• Высокая надежность
• Низкие затраты на содержание автомата
• Низкая цена

Технические характеристики:

	М10	М70
Печатная плата	Область установки 300 x 400 мм	Область установки 350 x 500 мм
Питатели	8 мм ленточный питатель – 32 шт. Вибропитатель для SO8 – 20 шт.	8 мм ленточный питатель: 96 шт или 8 мм ленточный питатель (80 шт) + вибропитатель SO8 (30 шт)
Компоненты	от 0201 до 30 x 30 мм Шаг до 0,5 мм	от 0201 до 30 x 30 мм Шаг до 0,5 мм
Типы подачи компонентов	Ленты 8 мм, 12 мм, 16 мм, 24 мм, 32 мм, 44 мм Вибропитатель SO8–PLCC84 Лотки Питатель компонентов из россыпи	Ленты 8 мм, 12 мм, 16 мм, 24 мм, 32 мм, 44 мм Вибропитатель SO8–PLCC84 Лотки Питатель компонентов из россыпи
Производительность	1000 - 1200 комп./час	1600 - 2000 комп/час
Точность	Более 0,1 мм	Более 0,1 мм
XY-разрешение	10 мкм, (стандартно линейные энкодеры)	10 мкм, (стандартно линейные энкодеры)
Видеосистема	Система центрирования компонентов Автоматическое распознавание реперных отметок Автоматическое распознавание «плохих» отметок	Система центрирования компонентов Автоматическое распознавание реперных отметок Автоматическое распознавание «плохих» отметок
Угол разворота компонентов	Шаг в 0,05°	Шаг в 0,09°

Автоматы спроектированы и изготавливаются польской компанией Mechatronika с применением оригинальных технологий.

Автоматы компании Mechatronika заслужили признание в Европе. Ими оснащены многие предприятия производящие электронику в Польше, Италии, Германии, Великобритании, Австрии, Чехии, России и других странах. Благодаря использованию подобного оборудования эти компании смогли снизить себестоимость выпускаемой продукции.

Информация предоставлена компанией ООО «ЛионТех».
