Новые компоненты и конструкторские решения

maxon motor: Бесколлекторные двигатели EC 22 40 и 100 Вт стандартного исполнения и стерилизуемые

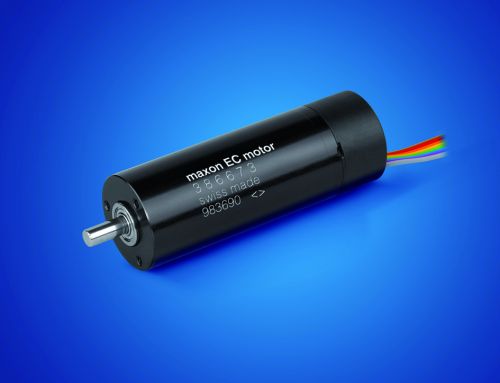

Фото предоставлено компанией АВИТОН

Бесколлекторные двигатели EC 22 – одна из старых разработок компании maxon motor. Компания maxon motor неоднократно изготавливала специальные исполнения этих двигателей по заказам клиентов. Такие заказные исполнения содержали улучшения по сравнению с первоначальной конструкцией. Большой опыт по разработке подобных модификаций позволил maxon motor в этом году выпустить переработанную и улучшенную версию двигателей EC 22.

В конструкцию новых двигателей EC 22 внесено несколько принципиальных улучшений. В их числе можно назвать неодимовые магниты последнего поколения и новую схему соединения обмоток. Благодаря этим улучшениям крутизна механической характеристики в новых двигателях улучшилась на 25%, а также увеличилась плавность хода. Вместо моделей EC 22 20 Вт и 50 Вт, теперь доступны модели EC 22 40 Вт и 100 Вт.

Помимо вышеупомянутых изменений, была проведена работа и со стерилизуемыми двигателями EC 22. Оба новых двигателя – и 40 Вт, и 100 Вт – доступны и в виде стерилизуемых версий. В стерилизуемых версиях двигателей были применены обмоточные провода другой марки, магниты с покрытием, а также другой тип смазки. Это позволяет им выдерживать до 100 циклов стерилизации при 134°С, давлении 2.3 бар, 100% влажности, по 20 мин.

Конструкция обмоток новых двигателей EC 22 разработана с учётом совместимости с существующими двигателями по рабочим режимам. По размерам новые и старые двигатели соответствуют друг другу за одним исключением: диаметр вала на модели EC 22 100 Вт был увеличен до 4 мм. В каталоге 2010/11 существующие двигатели EC 22 перенесены в раздел «Специальная программа» и в дальнейшем будут сниматься с производства. В течение некоторого времени старые двигатели будут доступны, но по увеличенным ценам. Для ранее разработанных проектов рекомендуется рассмотреть вопрос замены имеющихся двигателей EC 22 на новые. Для новых проектов рекомендуется использовать только новые двигатели EC 22.

Параметры двигателей EC 22

Комбинация с другими устройствами maxon motor: стандартное исполнение

• Редукторы GP22C, GP22 HP или винтовая передача GP22 S
• Энкодеры MR 128-512 имп./об. или СКВТ
• Рекомендуемая управляющая электроника для версии без датчика Холла – DECS 50/5
• Рекомендуемая управляющая электроника для версии с датчиком Холла – DEC 50/5, DEC Module 50/5, DECV 50/5, DES 50/5, DEC 70/10, DES 70/10, EPOS2 24/5, EPOS2 50/5, EPOS2 70/10, EPOS2 P 24/5

Комбинация с другими устройствами maxon motor: стерилизуемое исполнение

• Редуктор GP22 M
• Поставляется исключительно без энкодеров
• Рекомендуемая управляющая электроника для версии без датчика Холла – DECS 50/5
• Рекомендуемая управляющая электроника для версии с датчиком Холла – DEC Module 24/2, DEC 24/3, DEC 50/5, DEC Module 50/5, DECV 50/5, DEC 70/10

Доступность

Для серийных поставок двигатели EC 22 будут доступны, начиная с сентября 2010 года.

Дополнительные материалы

Дополнительная информация доступна на сайте maxon motor в разделе “e-Shop” по названию продукта («EC 22»). Двигатели EC 22 будут включены в каталог продукции maxon motor 2010/11.

Ознакомиться с более подробной информацией о продукте и скачать техническую документацию вы можете на официальном сайте компании АВИТОН.
