Новое оборудование и материалы

Питатель от компании Assembléon работает с 4-мм лентами

Вельдховен, Нидерланды

Фото с сайта www.assembleon.com

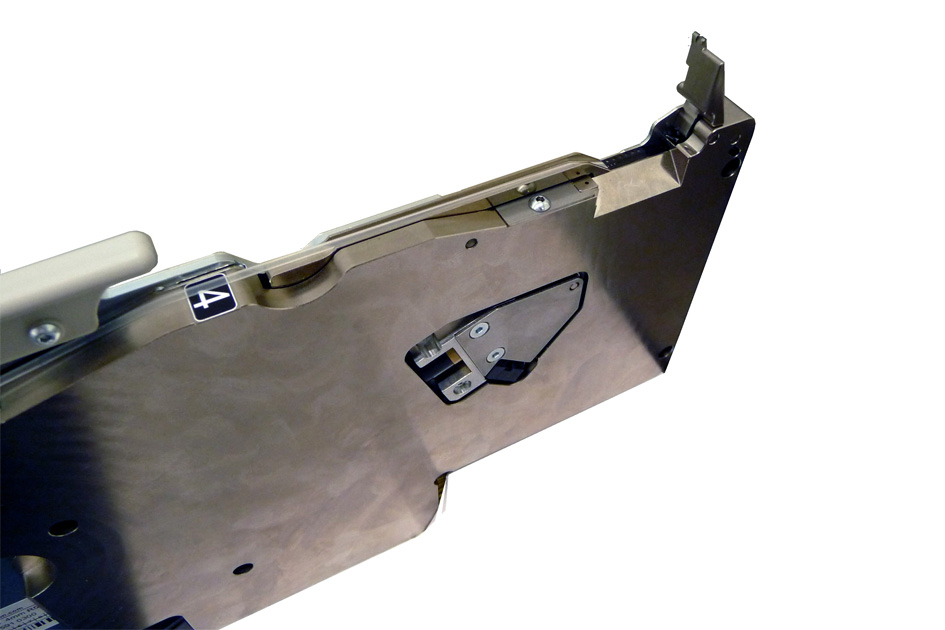

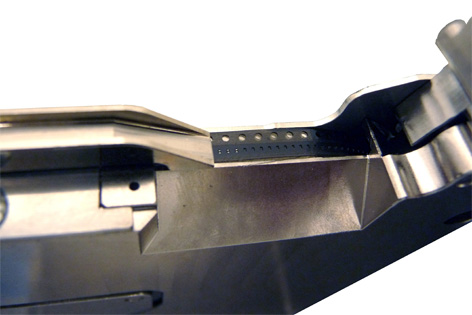

Предназначенный для автоматов A-серии 4-мм питатель от компании Assembléon, подразделения Royal Philips Electronics, улучшает надежность установки компонентов типоразмера 01005 и сокращает объем отходов. Питатель ITF3 работает с новой полностью пластиковой лентой W4P1, стандартизованной МЭК под номером IEC 60286-3-2: тип VI. Эта лента устраняет наличие бумажной пыли, которая может стать причиной образования некачественных паяных соединений этих сверхминиатюрных компонентов. Она также обладает антистатическими свойствами и обеспечивает повышенную стабильность операции установки компонентов, помогая увеличивать скорость захвата. Ее небольшие размеры также способствуют сокращению отходов на 75% по сравнению с традиционной 8-мм лентой с шагом 2 мм.

Как отмечает директор по маркетингу компании Assembléon Йерун де Гроот (Jeroen de Groot), в настоящее время наблюдается рост использования чип-компонентов типоразмера 01005, тогда как ранее многие производители избегали их применения вследствие возникавших трудностей с надежностью их установки.

Так как невозможно гарантировать точные значения размеров кармана в бумажной ленте W8P2, компоненты 01005, чьи размеры составляют всего лишь 0,4 х 0,2 мм, могут располагаться в них при различной ориентации, что увеличивает риск неправильного захвата и установки. Бумажные волокна отрываются при съеме покровной ленты питателями, а также при вдавливании компонентов в ленту насадками при их захвате.

Пластиковые ленты могут устранить опасность появления волокон, но пластиковая 8-мм лента также не идеальна – она может работать в качестве трамплина, когда насадка вдавливает компонент 01005 при его захвате, что может привести к выбрасыванию компонента из кармана ленты и высокой вероятности пропуска захвата. Новая лента W4P1 в этом отношении гораздо более стабильна (также по причине того, что ее шаг составляет 1 мм против традиционного 2 мм, а ширина составляет всего лишь 4 мм). Лента также обладает антистатическими свойствами, что снижает риск выбрасывания компонента из кармана при снятии покровной ленты.

При разработке новых питателей компания Assembléon тесно сотрудничала с компанией Murata, разработчиком ленты W4P1.

Информация с сайта www.assembleon.com.
