Новое оборудование и материалы

Система Traqu выполняет измерения в 3D с нанометровой точностью

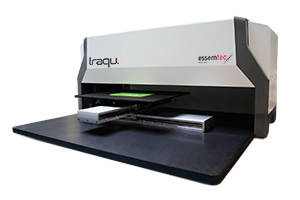

Фото с сайта www.essemtec.com

Traqu – новая измерительная 3D-система от компании Essemtec, предоставляющая больше возможностей, чем традиционная система автоматической оптической инспекции. Обладая инфракрасным интерферометром, она создает трехмерную цифровую модель объекта с нанометровой точностью. Впоследствии по этой цифровой модели могут быть выполнены измерения любого типа, включая измерения объема, высоты, расстояния, шероховатости поверхности и др. Принцип проведения измерений работает с поверхностью любого типа, отражающей или матовой.

Пользователи могут свободно определять любые требуемые измерения. Например, система Traqu может анализировать профиль поверхности вдоль выбранной линии, рассчитывать объемы, определять расстояния или даже измерять шероховатость поверхности в заданной области. Устройство также может определять толщину слоя, так как интерферометр работает подобно ультразвуковому зонду.

Благодаря своей гибкости и автономности, система Traqu хорошо подходит для проведения анализа и документирования в процессе разработки, в задачах контроля качества или входной инспекции. Измерительная система работает чрезвычайно быстро – вплоть до миллионов кадров в секунду.

3D-сканер установлен на прецизионном XY-портале и может оцифровывать поверхности до 400х300 мм. Вследствие этого он в состоянии просканировать печатную плату целиком за один проход, даже при наличии компонентов на ней. При этом отсутствуют тени, погрешности от параллакса или повреждения, так как сканирующий луч располагается вертикально и обладает низкой энергией.

Система Traqu является универсальной установкой, способной проводить инспекцию всех типов материалов и изделий, но также может специализироваться в одной конкретной области, отвечающей требованиям заказчика.

Информация с сайта www.essemtec.com.
