ECOCELL – отдельно стоящая и встраиваемая в линию система селективной пайки от компании ERSA

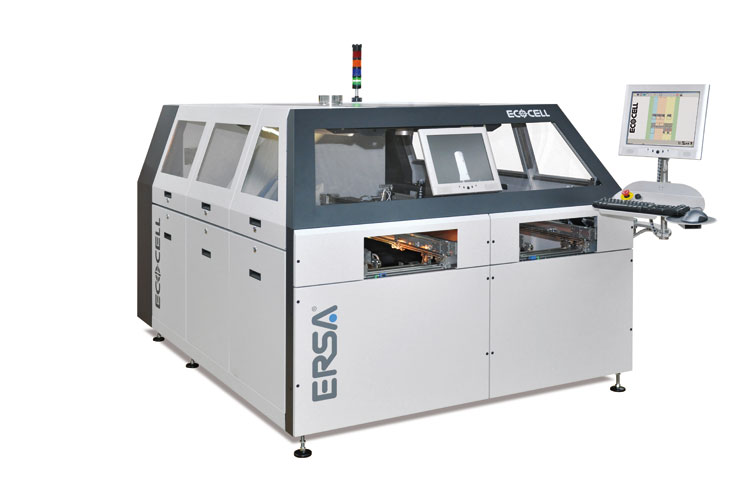

Фото с сайта www.ersa.com

Компания ERSA представляет новейшее пополнение своей линейки производимого оборудования – систему, отвечающую потребностям будущих методов производства. Система ECOCELL работает в соответствии с принципом Toyota, где перемещение плат происходит против часовой стрелки. Такое U-образное построение хорошо подходит для установки системы в качестве производственного «островка», но она также может встраиваться и работать в составе более традиционных компоновок оборудования.

Систему ECOCELL отличают два встроенных модуля предварительного нагрева, возможность одновременной обработки до 4-х плат, а также система двух ванн с припоем, позволяющая эффективно обрабатывать мультиплицированные панели. Еще одной особенностью обеих ванн – с мини- и мультиволной – является возможность использовать в двух ваннах различные сплавы. Эта функция вместе с возможностью обслуживания ванны с мультиволной во время работы другой ванны сводит простои к минимуму.

Как и во всех других системах селективной пайки от компании ERSA, в установке ECOCELL применяется хорошо зарекомендовавшая себя на практике система флюсования распылением. Коротковолновые ИК-модули предварительного нагрева, размещенные под платами, могут опционально дополняться конвекционными устройствами нагрева плат сверху. Еще одной опцией является дополнительный конвекционный нагреватель, помещаемый над ванной с миниволной с целью поддержания температуры платы на требуемом уровне в течение цикла пайки.

Разработанный компанией ERSA эффект «снятия» ("peel off") позволяет осуществлять пайку под углом 0°, практически полностью устраняя образование перемычек и гарантируя малое число дефектов на миллион паек. Для системы ECOCELL управляемые вручную насосные системы с лопастным колесом ушли в прошлое. Как для ванны с мини-, так и с мультиволной для подачи припоя применяются индукционные насосы. По этой причине оба процесса требуют небольшого обслуживания и демонстрируют очень малый физический износ.

Опциональный графический программный интерфейс через ПО CAD-Assistant 2 позволяет быстро и легко осуществлять автономное программирование, в то время как система продолжает производство. Программы также можно создавать с помощью данных DXF или используя сканированные ПП.

Информация с сайта www.ersa.com.
