АВИТОН: Малогабаритный контроллер положения EPOS2 24/2 от maxon motor

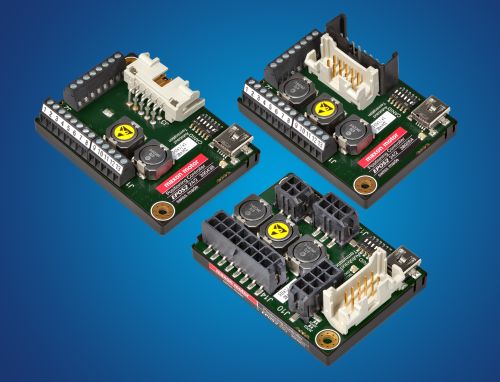

Фото предоставлено компанией АВИТОН

Компания maxon motor представляет новый малогабаритный контроллер положения EPOS2 24/2. Этот контроллер является дальнейшим развитием второго поколения семейства контроллеров EPOS2. Новый контроллер EPOS2 24/2 прекрасно интегрируется в модельный ряд контроллеров EPOS2. Несколько исполнений устройства обеспечивают возможность работы с коллекторными и бесколлекторными двигателями мощностью до 48 Вт.

Новый контроллер приходит на смену ранее разработанному контроллеру EPOS 24/1. EPOS2 24/2 обладает всеми характеристиками контроллера EPOS 24/1, а также рядом новых возможностей (например, USB интерфейс для настройки параметров). Выходная мощность контроллера увеличена в два раза, а габаритные размеры при этом не увеличились. Контроллер EPOS2 24/2 обладает обратной совместимостью со старой моделью EPOS 24/1 в части системы команд, разъёмов, электрических параметров. Присоединительные размеры изменены, а из габаритных размеров немного уменьшилась высота. Длина и ширина контроллера остались прежними.

По сравнению с другими контроллерами семейства, EPOS2 24/2 имеет более высокую частоту ШИМ на выходе – 100 кГц. Это позволило уменьшить размеры фильтрующих элементов. Контроллер EPOS2 24/2 выпускается в трёх различных исполнениях, различающихся типами установленных разъёмов и типами подключаемых двигателей.

Основные характеристики нового контроллера:

• работа в режиме контроллера положения, скорости или тока;
• работа в сетях CANopen;
• возможность управления по интерфейсу RS232 или USB;
• работа в режиме шлюза RS232-CAN или USB-CAN;
• поддержка скоростей вращения двигателя до 100 000 об./мин.;
• поддержка энкодеров с разрешением до 2 500 000 отсчётов;
• частота следования импульсов энкодера до 5 МГц;
• частота ШИМ на выходе 100 кГц
• поддержка аналогового задающего сигнала; разрешение АЦП - 12-бит;
• работа в режиме интерполяции положения; в этом режиме привод может точно отрабатывать заданную траекторию перемещения;
• напряжение питания до 24В, рабочий ток двигателя до 2А;
• размеры модуля: 55х40х16…20 мм;

Комбинация с другими устройствами maxon motor

Контроллер может работать в сети CAN со всеми устройствами EPOS, EPOS2, EPOS P, EPOS2 P, MCD и MCD P.
Контроллер может использоваться с коллекторными и бесколлекторными двигателями постоянного тока maxon motor мощностью до 48 Вт с энкодером.
Для работы требуется, по крайней мере, 2-канальный энкодер с драйвером линии. Бесколлекторные двигатели серии EC-flat (плоские) могут работать с EPOS2 24/2 без энкодера (c некоторыми ограничениями).
