Компания LPKF выпускает новую линейку фрезерно-сверлильных установок ProtoMat для производства печатных плат

Фото с сайта www.lpkf.com

Компания предлагает три новых модели.Модель начального уровня, ProtoMat S43, обладает электродвигателем вращения шпинделя на 40000 об./мин. и подходит для выполнения большинства работ по структурированию, сверления и разделения групповых заготовок печатных плат. Система также отлично подходит для гравирования передних панелей.

Более удобной представляется отличающаяся разносторонностью в области быстрого изготовления опытных образцов печатных плат модель S63, обладающая возможностями 2.5D обработки материа-лов и электродвигателем на 60000 об./мин, что, в частности, позволяет применять ее для сверления тестовых адаптеров и производства корпусов. Предлагается полностью новый дозатор, который нано-сит паяльную пасту на печатную плату с особой точностью. В стан-дартную комплектацию установки входит камера технического зрения для распознавания реперных знаков, система автоматической смены инструмента на 15 позиций и автоматическая настройка ширины фрезерования, что позволяет применять установку, например, для прецизионной обработки двусторонних печатных плат или многослойных компонентов.

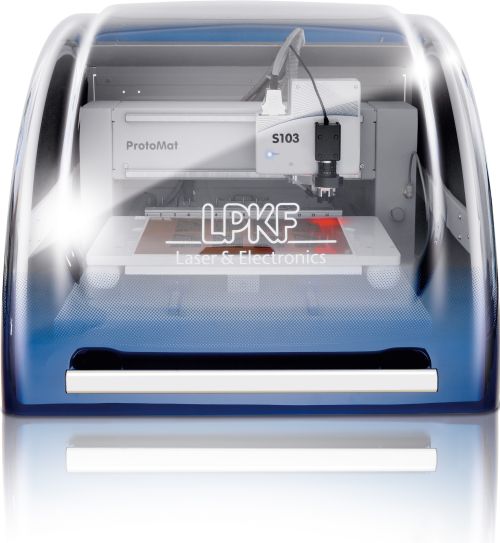

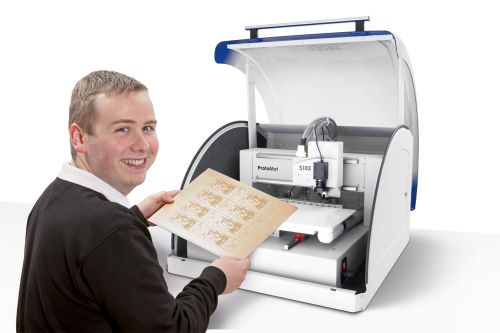

На вершине линейки располагается система ProtoMat S103, в стандартную комплектацию которой входит не только двигатель на 100000 об./мин., но и вакуумный стол и пневматический ограничитель глубины фрезерования. Это дает установке возможность фрезеровать и сверлить чувствительные материалы с исключительно высокой точностью – обычно в РЧ- или СВЧ-применениях. С помощью установки ProtoMat S 103 можно также осуществлять бережную вырезку гибких печатных плат неправильной формы из больших панелей.

При этом каждая из представленных моделей может нижнего уровня может быть модернизирована до любого из верхних уровней. Наборы для модернизации уже предлагаются компанией LPKF.

Заказное программное обеспечение

Полностью переработанное программное обеспечение CircuitPro от компании LPKF нацелено на более широкий круг пользователей. В процессе установки могут быть заданы методы, следующие за структурированием – ПО затем обеспечит беспрепятственное выполнение, например, металлизации сквозных отверстий или маркировки ПП. По сравнению с предыдущими версиями ПО LPKF CircuitCAM и LPKF BoardMaster, все функции теперь объединены в одной программе – от переноса данных до маркировки ПП без использования жидкостной химической обработки.

Опытные пользователи могут продолжать использовать функции меню, а для неопытных пользователей предложена система мастеров, проводящих шаг за шагом по всем этапам производственного процесса.

Расширение E-линейки установок

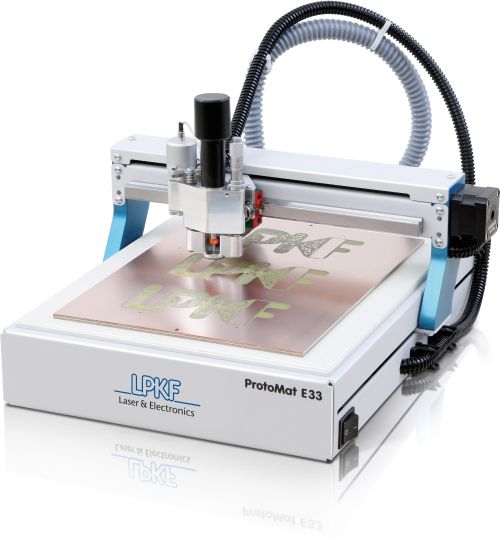

Помимо новых установок S-ProtoMat. компания LPKF представляет недорогую систему начального уровня ProtoMat E33 с электродвигателем на 30000 об./мин. и невозможностью работать с заготовками, превышающими размер листа DIN-A3 (16.5” x 11.7”, 420 х 297 мм). Система способна структурировать, сверлить и обрабатывать по контуру печатные платы. В то время как скорость обработки не соответствует установкам S-серии, тем не менее, модель ProtoMat E33 обеспечивает исключительную точность. Для данной установки оп-ций по модернизации не планируется.

Информация с сайта www.lpkf.com.
