Модель S3016 от компании Viscom: быстрая и надежная система АОИ для инспекции нижней стороны сборок

Ганновер, Германия

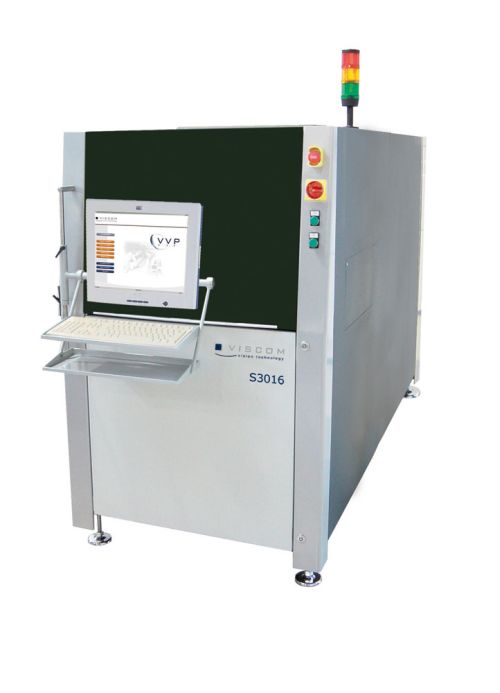

Фото с сайта www.viscom.com

Система АОИ S3016 от компании Viscom специально предназначена для проведения инспекции нижней стороны сборок. В частности, данная концепция инспекции применяется для паяных соединений компонентов, монтируемых в отверстия, соединений, выполненных селективной пайкой, а также припаянных волной компонентов в паяльных рамках. Модель S3016 позволяет провести инспекцию, например, в случае наличия тяжелой сборки, которую нельзя перевернуть, или паяльной рамы, которую нельзя в достаточной степени зафиксировать по месту. Кроме того, проведение инспекции сборок снизу позволяет проводить инспекцию в линии сразу же после пайки волной и устраняет затраты, связанные с наличием станций переворота сборок.

Компания Viscom предлагает систему АОИ S3016 с мощной камерой 8 МП, что позволяет дополнительно увеличить производительность на 30%. Благодаря встроенной функции OnDemandHR разрешение для каждого анализа может конфигурироваться на уровне 11,7 или 23,4 мкм/пиксель без уменьшения размера поля изображения. Данная функция позволяет оператору проводить инспекцию выбранных участков сборки с высоким разрешением, например, при поиске миниатюрных шариков олова или тончайших перемычек.

Систему можно подключить ко всем стандартным системам в каскадной конфигурации, позволяя проводить одновременную инспекцию сверху. Для системы S3016 доступны все дополнительные модули от компании Viscom, такие как удаленное программирование, оценка и классификация статистического управления процессом. Испытанный интерфейс EasyPro предоставляет пользователям возможности простой навигации и быстрого программирования.

Информация с сайта www.viscom.com.
