Новое оборудование и материалы

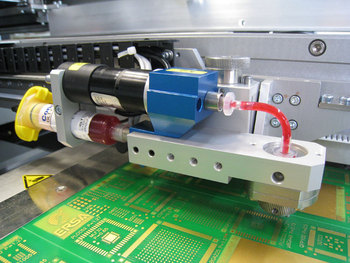

Теперь в системы трафаретной печати VERSAPRINT от компании ERSA встроена функция дозирования

Фото с сайта www.ersa.com

Казалось, что миниатюризация изделий поставила крест на процессе дозирования, однако сегодня она служит причиной его возрождения в виде «дозирования после печати». Толщина используемых в настоящее время трафаретов находится в диапазоне 100 – 200 мкм. При этой толщине и в зависимости от сложности сборки, объем паяльной пасты, который можно нанести, находится около предельного значения или даже слегка выходит за границы допустимого диапазона. Одним из решений является применение дорогих ступенчатых трафаретов, с помощью которых можно нанести дополнительный объем пасты в отдельно заданные позиции. Другое, гораздо более экономичное решение – нанесение пасты во все необходимые области дозатором.

В процессе обсуждения со своими заказчиками для компании ERSA стало очевидным, что заказчики высоко бы оценили данную функцию в составе оборудования VERSAPRINT. Теперь данная опция доступна для всех моделей VERSAPRINT. С помощью этой простой в использовании и экономически эффективной опции можно наносить дозированием точки и линии после процесса трафаретной печати. Дозатор построен на принципе Архимедова винта, и отвечает всем необходимым условиям для очень точного нанесения доз. В оборудование VERSAPRINT можно установить два модуля, поэтому в системе постоянно доступны два наносимых материала – либо различные пасты, либо паста и клей, и они могут наноситься в рамках одной технологической операции. Игла дозатора очищается автоматически, цикл программируется.

Программы процесса дозирования создаются в рамках простой процедуры. Пользователь видит изображение топологии на мониторе и указывает места дозирования материала, приближая область и «маркируя» соответствующее место. Конечно, можно также назначать свои отдельные параметры процесса дозирования для каждого местоположения дозы материала.

По материалам www.ersa.com.
